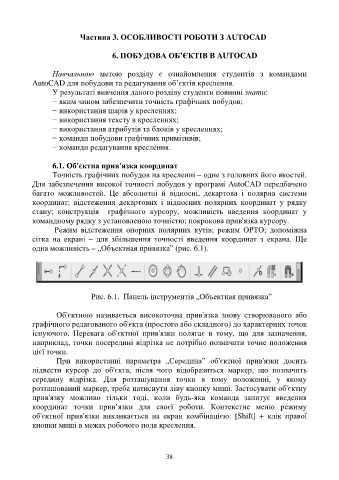

Частина 3. ОСОБЛИВОСТІ РОБОТИ З AUTOCAD

6. ПОБУДОВА ОБ’ЄКТІВ В AUTOCAD

Навчальною метою розділу є ознайомлення студентів з командами
AutoCAD для побудови та редагування об’єктів креслення.
У результаті вивчення даного розділу студенти повинні знати:
− яким чином забезпечити точність графічних побудов;
− використання шарів у кресленнях;
− використання тексту в кресленнях;
− використання атрибутів та блоків у кресленнях;
− команди побудови графічних примітивів;
− команди редагування креслення.

6.1. Об'єктна прив'язка координат
Точність графічних побудов на кресленні – одне з головних його якостей.
Для забезпечення високої точності побудов у програмі AutoCAD передбачено
багато можливостей. Це абсолютні й відносні, декартова і полярна системи
координат; відстеження декартових і відносних полярних координат у рядку
стану; конструкція графічного курсору, можливість введення координат у
командному рядку з установленою точністю; покрокова прив'язка курсору.
Режим відстеження опорних полярних кутів; режим ОРТО; допоміжна
сітка на екрані – для збільшення точності введення координат з екрана. Ще
одна можливість – „Объектная привязка” (рис. 6.1).

Рис. 6.1. Панель інструментів „Объектная привязка”

Об'єктною називається високоточна прив'язка знову створюваного або
графічного редагованого об'єкта (простого або складного) до характерних точок
існуючого. Перевага об'єктної прив'язки полягає в тому, що для зазначення,
наприклад, точки посередині відрізка не потрібно позначати точне положення
цієї точки.
При використанні параметра „Середина” об'єктної прив'язки досить
підвести курсор до об'єкта, після чого відобразиться маркер, що позначить
середину відрізка. Для розташування точки в тому положенні, у якому
розташований маркер, треба натиснути ліву кнопку миші. Застосувати об'єктну
прив'язку можливо тільки тоді, коли будь-яка команда запитує введення
координат точки прив’язки для своєї роботи. Контекстне меню режиму
об'єктної прив'язки викликається на екран комбінацією: [Shіft] + клік правої
кнопки миші в межах робочого поля креслення.
