P. 52

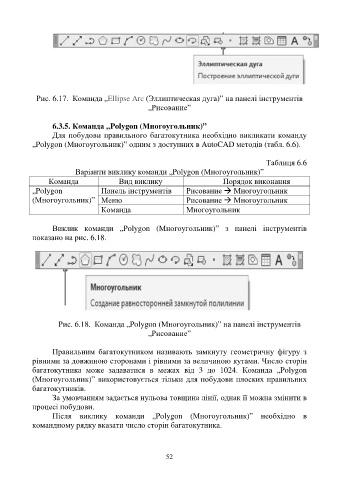

Рис. 6.17. Команда „Ellipse Arc (Эллиптическая дуга)” на панелі інструментів
„Рисование”
6.3.5. Команда „Polygon (Многоугольник)”
Для побудови правильного багатокутника необхідно викликати команду
„Polygon (Многоугольник)” одним з доступних в AutoCAD методів (табл. 6.6).
Таблиця 6.6
Варіанти виклику команди „Polygon (Многоугольник)”
Команда Вид виклику Порядок виконання
„Polygon Панель інструментів Рисование à Многоугольник
(Многоугольник)” Меню Рисование à Многоугольник
Команда Многоугольник
Виклик команди „Polygon (Многоугольник)” з панелі інструментів
показано на рис. 6.18.
Рис. 6.18. Команда „Polygon (Многоугольник)” на панелі інструментів
„Рисование”
Правильним багатокутником називають замкнуту геометричну фігуру з
рівними за довжиною сторонами і рівними за величиною кутами. Число сторін
багатокутника може задаватися в межах від 3 до 1024. Команда „Polygon
(Многоугольник)” використовується тільки для побудови плоских правильних
багатокутників.
За умовчанням задається нульова товщина лінії, однак її можна змінити в
процесі побудови.
Після виклику команди „Polygon (Многоугольник)” необхідно в
командному рядку вказати число сторін багатокутника.
52
