Ilmu Pengetahuan Alam Kelas VIII

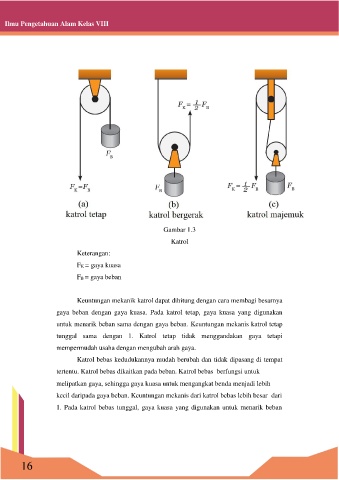

Gambar 1.3
Katrol
Keterangan:
FK = gaya kuasa
FB = gaya beban
Keuntungan mekanik katrol dapat dihitung dengan cara membagi besarnya
gaya beban dengan gaya kuasa. Pada katrol tetap, gaya kuasa yang digunakan
untuk menarik beban sama dengan gaya beban. Keuntungan mekanis katrol tetap
tunggal sama dengan 1. Katrol tetap tidak menggandakan gaya tetapi
mempermudah usaha dengan mengubah arah gaya.
Katrol bebas kedudukannya mudah berubah dan tidak dipasang di tempat
tertentu. Katrol bebas dikaitkan pada beban. Katrol bebas berfungsi untuk
melipatkan gaya, sehingga gaya kuasa untuk mengangkat benda menjadi lebih
kecil daripada gaya beban. Keuntungan mekanis dari katrol bebas lebih besar dari
1. Pada katrol bebas tunggal, gaya kuasa yang digunakan untuk menarik beban
