Ilmu Pengetahuan Alam Kelas VIII
setengah kali gaya beban maka nilai keuntungan mekanis dari katrol bebas
tunggal adalah 2.
Agar gaya kuasa yang diberikan pada benda semakin kecil, maka diperlukan
katrol majemuk. Katrol majemuk merupakan gabungan dari katrol tetap dan katrol
bebas yang dirangkai menjadi satu sistem yang terpadu. Keuntungan mekanis dari
katrol majemuk sama dengan jumlah tali yang menyokong berat beban (tali kuasa
tidak diperhitungkan). Contohnya pada gambar 1.3. keuntungan mekanis pada
katrol majemuk tersebut adalah 2, karena jumlah tali yang mengangkat beban ada
2.

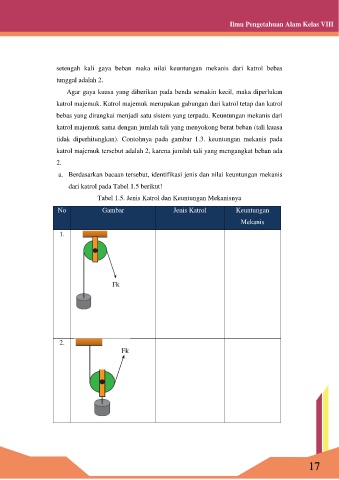

a. Berdasarkan bacaan tersebut, identifikasi jenis dan nilai keuntungan mekanis
dari katrol pada Tabel 1.5 berikut!
Tabel 1.5. Jenis Katrol dan Keuntungan Mekanisnya
No Gambar Jenis Katrol Keuntungan
Mekanis
1.
2.
17
