13.1 แบบฝึกหัดบทที่ 13

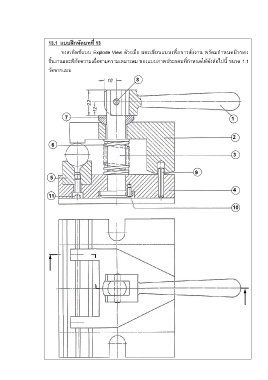

จงสเก๊ตช์แบบ Explode View ด้วยมือ และเขียนแบบเพื่อการสั่งงาน พร้อมก าหนดผิวของ
ชิ้นงานและพิกัดความเผื่อตามความเหมาะสม ของแบบภาพประกอบที่ก าหนดให้ดังต่อไปนี้ ขนาด 1:1
วัดจากแบบ
8
7 1
2
6
3
9
5
4
11
10
