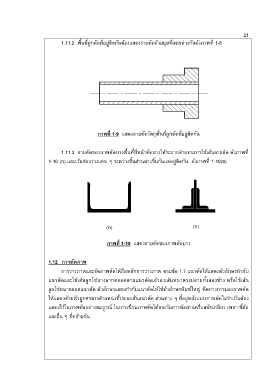

1.11.2 พื้นที่ถูกตัดที่อยู่ติดกันต้องแสดงรายตัดด้วยมุมที่แตกต่างกันดังภาพที่ 1-8
ภาพที่ 1-9 แสดงลายตัดวัตถุพื้นที่ถูกตัดที่อยู่ติดกัน
1.11.3 ลายตัดของภาพตัดบางพื้นที่ที่หน้าตัดบางให้ระบายด าแทนการใช้เส้นลายตัด ดังภาพที่
1-10 (ก) และเว้นช่องว่างแคบ ๆ ระหว่างชิ้นส่วนต่างชิ้นกันแต่อยู่ติดกัน ดังภาพที่ 1-10(ข)
(ก) (ข)
ภาพที่ 1-10 แสดงลายตัดของภาพตัดบาง
1.12 การตัดภาพ
การวางภาพและจัดภาพตัดให้ถือหลักการวางภาพ ตามข้อ 1.7 แนวตัดให้แสดงตัวอักษรก ากับ
แนวตัดและใช้เส้นลูกโซ่บางลากตลอดตามแนวตัดแล้วลงเส้นหนาตรงปลายทั้งสองข้าง หรือใช้เส้น
ลูกโซ่หนาตลอดแนวตัด ตัวอักษรแสดงก ากับแนวตัดให้ใช้ตัวอักษรพิมพ์ใหญ่ ทิศทางการมองภาพตัด
ให้แสดงด้วยหัวลูกศรตรงต าแหน่งที่ปลายเส้นแนวตัด ส่วนต่าง ๆ ที่อยู่หลังแบบภาพตัดไม่จ าเป็นต้อง
แสดงไว้ในภาพตัดอย่างสมบูรณ์ ในการเขียนภาพตัดให้ยกเว้นการตัดผ่านครีบสลักเกลียว เพลา ซี่ล้อ
และอื่น ๆ ที่คล้ายกัน
