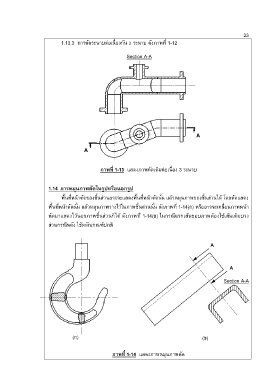

23
1.13.3 การตัดระนาบต่อเนื่องกัน 3 ระนาบ ดังภาพที่ 1-12
Section A-A
A
A
ภาพที่ 1-13 แสดงภาพตัดเต็มต่อเนื่อง 3 ระนาบ
1.14 การหมุนภาพตัดในรูปหรือนอกรูป
พื้นที่หน้าตัดของชิ้นส่วนอาจจะแสดงพื้นที่หน้าตัดนั้น แล้วหมุนภาพของชิ้นส่วนได้ โดยตัดแสดง
พื้นที่หน้าตัดนั้น แล้วหมุนภาพวางไว้ในภาพชิ้นส่วนนั้น ดังภาพที่ 1-14(ก) หรืออาจจะเคลื่อนภาพหน้า
ตัดมาแสดงไว้นอกภาพชิ้นส่วนก็ได้ ดังภาพที่ 1-14(ข) ในกรณีแรกเส้นขอบภาพต้องใช้เส้นเต็มบาง
ส่วนกรณีหลัง ใช้หลักเกณฑ์ปกติ
A
A
Section A-A
(ก) (ข)
ภาพที่ 1-14 แสดงภาพหมุนภาพตัด
