1.21 การบอกขนาดของมิติ
การบอกขนาดของมิติ มีจุดมุ่งหมาย ที่จะแสดงถึง ผลงานขั้นสุดท้ายในการท างานของชิ้นงาน
และการตรวจสอบ ขนาดทั้งหมดในมาตรฐานนี้ใช้ หน่วย เอส ไอ และการฉายภาพตามระบบยุโรป
1.20.1 วิธีการให้ขนาด เส้นช่วยบอกขนาด และเส้นบอกขาด ใช้เส้นเต็มบาง และห่างจากเส้น
รอบรูป 10 มิลิเมตร ดังภาพที่ 1-23(ก) แต่ถ้าจ าต้องบอกขนาดซ้อนเส้นบอกขนาดเส้นที่สองต้องห่าง
จากเส้นแรก 5 มิลิเมตร ดังภาพที่ 1-23(ข) เส้นช่วยบอกขนาดจะต้องให้ยาวเลยเส้นบอกขนาดเล็กน้อย
ดังภาพที่ 1-23
(ก)
เส้นบอกขนาด
เส้นช่วยบอกขนาด
(ข)

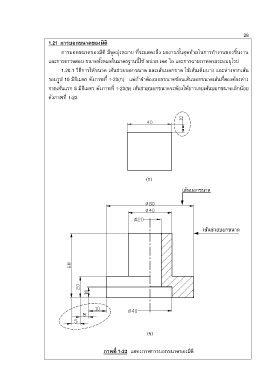

ภาพที่ 1-23 แสดงภาพการบอกขนาดของมิติ
