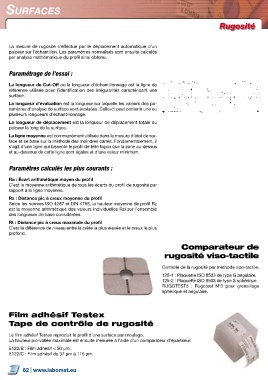

SurFaceS
Rugosité
La mesure de rugosité s’effectue par le déplacement automatique d’un
palpeur sur l’échantillon. Les paramètres normalisés sont ensuite calculés
par analyse mathématique du profil ainsi obtenu.
Paramétrage de l’essai :
La longueur de Cut-Off ou la longueur d’échantillonnage est la ligne de
référence utilisée pour l’identification des irrégularités caractérisant une
surface.
La longueur d’évaluation est la longueur sur laquelle les valeurs des pa-
ramètres d’analyse de surface sont évaluées. Celle-ci peut contenir une ou
plusieurs longueurs d’échantillonnage.
La longueur de déplacement est la longueur de déplacement totale du
palpeur le long de la surface.
La ligne moyenne est communément utilisée dans la mesure d’état de sur-
face et se base sur la méthode des moindres carrés. Fondamentalement, il
s’agit d’une ligne qui bissecte le profil de telle façon que la zone au-dessus
et au-dessous de cette ligne sont égales et d’une valeur minimum.
Paramètres calculés les plus courants :
Ra : Écart arithmétique moyen du profil
C’est la moyenne arithmétique de tous les écarts du profil de rugosité par
rapport à la ligne moyenne.
Rz : Distance pic à creux moyenne du profil
Selon les normes ISO 4287 et DIN 4768, la hauteur moyenne de profil Rz
est la moyenne arithmétique des valeurs individuelles Rzi sur l’ensemble
des longueurs de base considérées.
Rt : Distance pic à creux maximale du profil
C’est la différence de niveau entre la crête la plus élevée et le creux le plus
profond.
Comparateur de
rugosité viso-tactile
Contrôle de la rugosité par méthode viso-tactile.
125-1 : Plaquette ISO 8503 de type G angulaire.
125-2 : Plaquette ISO 8503 de type S sphérique.
RUGOTEST3 : Rugotest N°3 pour grenaillage
sphérique et angulaire.
Film adhésif Testex
Tape de contrôle de rugosité
Le film adhésif Testex reproduit le profil d’une surface par moulage.
La hauteur pic-vallée maximale est ensuite mesurée à l’aide d’un comparateur d’épaisseur.
E122/B : Film adhésif < 50 µm.
E122/C : Film adhésif de 37 µm à 115 µm.
