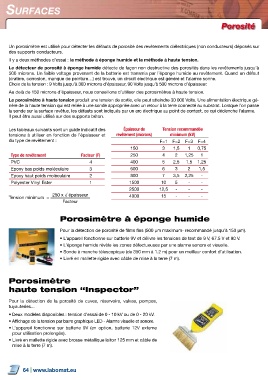

Page 64 - 00_Catalogue LABOMAT -TIM&GS

SurFaceS

Porosité

Un porosimètre est utilisé pour détecter les défauts de porosité des revêtements diélectriques (non conducteurs) déposés sur
des supports conducteurs.
Il y a deux méthodes d’essai : la méthode à éponge humide et la méthode à haute tension.
Le détecteur de porosité à éponge humide détecte de façon non destructive des porosités dans les revêtements jusqu’à
500 microns. Un faible voltage provenant de la batterie est transmis par l’éponge humide au revêtement. Quand un défaut
(cratère, corrosion, manque de peinture…) est trouvé, un circuit électrique est généré et l’alarme sonne.
Choix de la tension : 9 Volts jusqu’à 300 microns d’épaisseur, 90 Volts jusqu’à 500 microns d’épaisseur.

Au delà de 150 microns d’épaisseur, nous conseillons d’utiliser des porosimètres à haute tension.
Le porosimètre à haute tension produit une tension de sortie, elle peut atteindre 30 000 Volts. Une alimentation électrique gé-
nère de la haute tension qui est reliée à une sonde appropriée avec un retour à la terre connecté au substrat. Lorsque l’on passe
la sonde sur la surface revêtue, les défauts sont indiqués par un arc électrique au point de contact, ce qui déclenche l’alarme.
Il peut être aussi utilisé sur des supports béton.

Les tableaux suivants sont un guide indicatif des Épaisseur de Tension recommandée
tensions à utiliser en fonction de l’épaisseur et revêtement (microns) minimum (kV)
du type de revêtement : F=1 F=2 F=3 F=4
150 3 1,5 1 0,75
Type de revêtement Facteur (F) 250 4 2 1,25 1
PVC 4 400 5 2,5 1,5 1,25
Epoxy bas poids moléculaire 3 600 6 3 2 1,5
Epoxy haut poids moléculaire 2 800 7 3,5 2,25 -
Polyester Vinyl Ester 1 1500 10 5 - -
2500 12,5 - - -
250 x √ épaisseur
Tension minimum = 4000 15 - - -
Facteur

Porosimètre à éponge humide

Pour la détection de porosité de films fins (500 µm maximum- recommandé jusqu’à 150 µm).
• L’appareil fonctionne sur batterie 9V et délivre les tensions de test de 9 V, 67.5 V et 90 V.
• L’éponge humide révèle les zones défectueuses par une alarme sonore et visuelle.
• Sonde à manche télescopique (de 350 mm à 1.2 m) pour un meilleur confort d’utilisation.
• Livré en mallette rigide avec câble de mise à la terre (7 m).

Porosimètre

haute tension “Inspector”

Pour la détection de la porosité de cuves, réservoirs, valves, pompes,
tuyauteries...
• Deux modèles disponibles : tension d’essai de 0 - 10 kV ou de 0 - 20 kV.
• Affichage de la tension par barre graphique LED - Alarme visuelle et sonore.
• L’appareil fonctionne sur batterie 9V (en option, batterie 12V externe
pour utilisation prolongée).
• Livré en mallette rigide avec brosse métallique laiton 125 mm et câble de
mise à la terre (7 m).
