RINGKASAN MATERI

A. PEKERJAAN DASAR PENYAMBUNGAN KABEL
Penyambungan kabel merupakan pekerjaan menyambungkan kabel
sesuai ketentuan, sehingga didapatkan sambungan yang aman. Jika
sambungan kabel tidak sesuai dengan ketentuan, maka akan berbahaya
karena tidak kuat dana dapat menimbulkan kebakaran. Adapun jenis-
jenis sambungan kabel dibahas di bawah ini.

1. Sambungan ekor babi
Sambungan ini dinamakan ekor babi karena bentuknya mirip dengan
ekor babi, yang berbentuk puntiran. Kekurangan sambungan model ini
adalah tidak kuat saat kabel ditarik, sedangkan kelebihannya adalah
mudah dilakukan karena tinggal menggabungkan dua buah kabel dan
memelintirannya.
Cara membuat sambungan ekor babi adalah sebagai berikut:

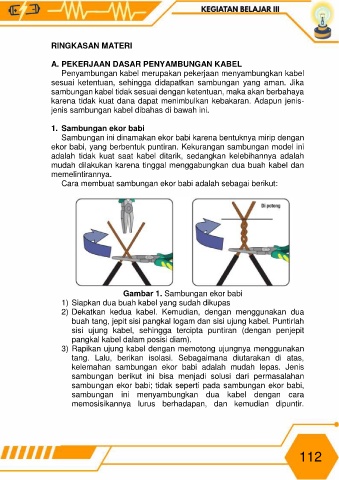

Gambar 1. Sambungan ekor babi
1) Siapkan dua buah kabel yang sudah dikupas
2) Dekatkan kedua kabel. Kemudian, dengan menggunakan dua
buah tang, jepit sisi pangkal logam dan sisi ujung kabel. Puntirlah
sisi ujung kabel, sehingga tercipta puntiran (dengan penjepit
pangkal kabel dalam posisi diam).
3) Rapikan ujung kabel dengan memotong ujungnya menggunakan

tang. Lalu, berikan isolasi. Sebagaimana diutarakan di atas,
kelemahan sambungan ekor babi adalah mudah lepas. Jenis
sambungan berikut ini bisa menjadi solusi dari permasalahan
sambungan ekor babi; tidak seperti pada sambungan ekor babi,
sambungan ini menyambungkan dua kabel dengan cara
memosisikannya lurus berhadapan, dan kemudian dipuntir.

112
