Terdapat dua jenis sambungan puntir, yaitu sambungan bell
hangers dan sambungan western unioncara.

2. Sambungan bell hangers
Sambungan bell hangers termasuk sambungan puntir; keduanya
bertemu dan saling melilit. Cara membuatnya ditunjukkan pada Gambar
3.2 berikut:

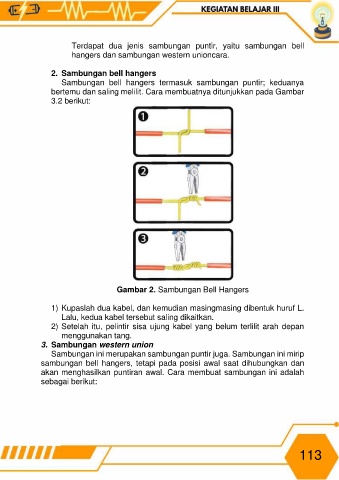

Gambar 2. Sambungan Bell Hangers

1) Kupaslah dua kabel, dan kemudian masingmasing dibentuk huruf L.
Lalu, kedua kabel tersebut saling dikaitkan.
2) Setelah itu, pelintir sisa ujung kabel yang belum terlilit arah depan

menggunakan tang.
3. Sambungan western union
Sambungan ini merupakan sambungan puntir juga. Sambungan ini mirip
sambungan bell hangers, tetapi pada posisi awal saat dihubungkan dan
akan menghasilkan puntiran awal. Cara membuat sambungan ini adalah
sebagai berikut:
