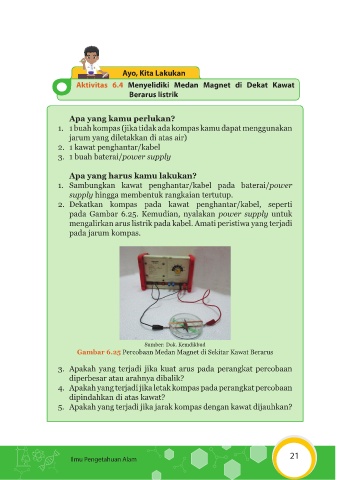

Page 40 - KelasIXIPABSSm2RevisiFebruari2018
P. 40
Ayo, Kita Lakukan
Aktivitas 6.4 Menyelidiki Medan Magnet di Dekat Kawat
Berarus listrik
Apa yang kamu perlukan?
1. 1 buah kompas (jika tidak ada kompas kamu dapat menggunakan
jarum yang diletakkan di atas air)
2. 1 kawat penghantar/kabel
3. 1 buah baterai/power supply
Apa yang harus kamu lakukan?
1. Sambungkan kawat penghantar/kabel pada baterai/power
supply hingga membentuk rangkaian tertutup.
2. Dekatkan kompas pada kawat penghantar/kabel, seperti
pada Gambar 6.25. Kemudian, nyalakan power supply untuk
mengalirkan arus listrik pada kabel. Amati peristiwa yang terjadi
pada jarum kompas.
Sumber: Dok. Kemdikbud
Gambar 6.25 Percobaan Medan Magnet di Sekitar Kawat Berarus
3. Apakah yang terjadi jika kuat arus pada perangkat percobaan
diperbesar atau arahnya dibalik?
4. Apakah yang terjadi jika letak kompas pada perangkat percobaan
dipindahkan di atas kawat?
5. Apakah yang terjadi jika jarak kompas dengan kawat dijauhkan?
21
Ilmu Pengetahuan Alam
