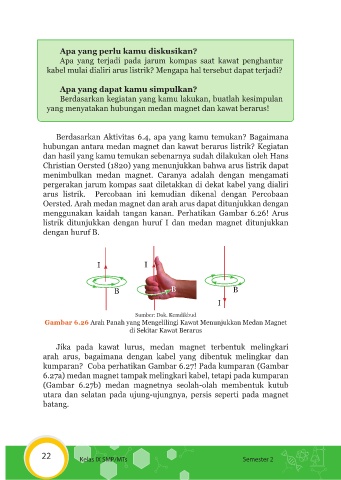

Apa yang perlu kamu diskusikan?
Apa yang terjadi pada jarum kompas saat kawat penghantar
kabel mulai dialiri arus listrik? Mengapa hal tersebut dapat terjadi?

Apa yang dapat kamu simpulkan?
Berdasarkan kegiatan yang kamu lakukan, buatlah kesimpulan
yang menyatakan hubungan medan magnet dan kawat berarus!

Berdasarkan Aktivitas 6.4, apa yang kamu temukan? Bagaimana
hubungan antara medan magnet dan kawat berarus listrik? Kegiatan
dan hasil yang kamu temukan sebenarnya sudah dilakukan oleh Hans
Christian Oersted (1820) yang menunjukkan bahwa arus listrik dapat
menimbulkan medan magnet. Caranya adalah dengan mengamati
pergerakan jarum kompas saat diletakkan di dekat kabel yang dialiri
arus listrik. Percobaan ini kemudian dikenal dengan Percobaan
Oersted. Arah medan magnet dan arah arus dapat di tunjukkan dengan
menggunakan kaidah tangan kanan. Perhatikan Gambar 6.26! Arus
listrik ditunjukkan dengan huruf I dan medan magnet ditunjukkan
dengan huruf B.

I I

B B B

Sumber: Dok. Kemdikbud I
Gambar 6.26 Arah Panah yang Mengelilingi Kawat Menunjukkan Medan Magnet
di Sekitar Kawat Berarus

Jika pada kawat lurus, medan magnet terbentuk melingkari
arah arus, bagaimana dengan kabel yang dibentuk melingkar dan
kumparan? Coba perhatikan Gambar 6.27! Pada kumparan (Gambar
6.27a) medan magnet tampak melingkari kabel, tetapi pada kumparan
(Gambar 6.27b) medan magnetnya seolah-olah membentuk kutub
utara dan selatan pada ujung-ujungnya, persis seperti pada magnet
batang.
