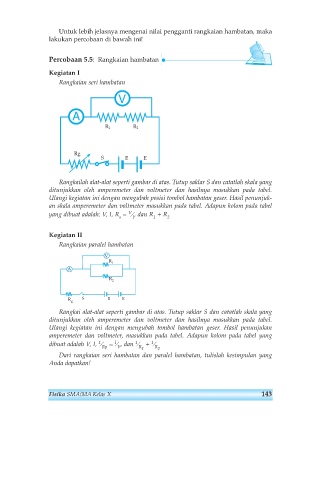

Untuk lebih jelasnya mengenai nilai pengganti rangkaian hambatan, maka
lakukan percobaan di bawah ini!
Percobaan 5.5: Rangkaian hambatan
Kegiatan I
Rangkaian seri hambatan
V
A
R 1 R 2
Rg
S E E
Rangkailah alat-alat seperti gambar di atas. Tutup saklar S dan catatlah skala yang
ditunjukkan oleh amperemeter dan voltmeter dan hasilnya masukkan pada tabel.
Ulangi kegiatan ini dengan mengubah posisi tombol hambatan geser. Hasil penunjuk-
an skala amperemeter dan voltmeter masukkan pada tabel. Adapun kolom pada tabel
V
yang dibuat adalah: V, I, R = ⁄ , dan R + R
s I 1 2
Kegiatan II
Rangkaian paralel hambatan
V
R 1
A
R 2
R g S E E
Rangkai alat-alat seperti gambar di atas. Tutup saklar S dan catatlah skala yang
ditunjukkan oleh amperemeter dan voltmeter dan hasilnya masukkan pada tabel.
Ulangi kegiatan ini dengan mengubah tombol hambatan geser. Hasil penunjukan
amperemeter dan voltmeter, masukkan pada tabel. Adapun kolom pada tabel yang
I
1
1
1
dibuat adalah V, I, ⁄ = ⁄ , dan ⁄ + ⁄
Rp V R 1 R 2
Dari rangkaian seri hambatan dan paralel hambatan, tulislah kesimpulan yang
Anda dapatkan!
