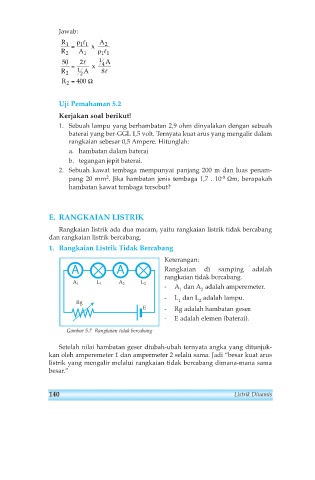

Jawab:
R 1 = ρ l x A 2
11
R 2 A 1 ρ l
11
50 2l 1 A
= x 4
R 2 1 2 A 8l
R = 400 Ω
2

Uji Pemahaman 5.2
Kerjakan soal berikut!
1. Sebuah lampu yang berhambatan 2,9 ohm dinyalakan dengan sebuah
baterai yang ber-GGL 1,5 volt. Ternyata kuat arus yang mengalir dalam
rangkaian sebesar 0,5 Ampere. Hitunglah:
a. hambatan dalam baterai
b. tegangan jepit baterai.
2. Sebuah kawat tembaga mempunyai panjang 200 m dan luas penam-
2
-8
pang 20 mm . Jika hambatan jenis tembaga 1,7 . 10 Ωm, berapakah
hambatan kawat tembaga tersebut?

E. RANGKAIAN LISTRIK
Rangkaian listrik ada dua macam, yaitu rangkaian listrik tidak bercabang
dan rangkaian listrik bercabang.
1. Rangkaian Listrik Tidak Bercabang

Keterangan:
A A Rangkaian di samping adalah
rangkaian tidak bercabang.
A 1 L 1 A 2 L 2
- A dan A adalah amperemeter.
1 2
- L dan L adalah lampu.
Rg 1 2
E - Rg adalah hambatan geser.
- E adalah elemen (baterai).

Gambar 5.7 Rangkaian tidak bercabang

Setelah nilai hambatan geser diubah-ubah ternyata angka yang ditunjuk-
kan oleh amperemeter 1 dan ampermeter 2 selalu sama. Jadi “besar kuat arus
listrik yang mengalir melalui rangkaian tidak bercabang dimana-mana sama
besar.”
