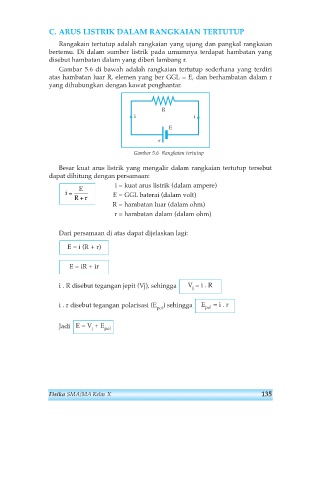

Page 142 - FISIKA SMA KELAS X

C. ARUS LISTRIK DALAM RANGKAIAN TERTUTUP

Rangakain tertutup adalah rangkaian yang ujung dan pangkal rangkaian
bertemu. Di dalam sumber listrik pada umumnya terdapat hambatan yang
disebut hambatan dalam yang diberi lambang r.
Gambar 5.6 di bawah adalah rangkaian tertutup sederhana yang terdiri
atas hambatan luar R, elemen yang ber GGL = E, dan berhambatan dalam r
yang dihubungkan dengan kawat penghantar.

R
i i

E

r
Gambar 5.6 Rangkaian tertutup

Besar kuat arus listrik yang mengalir dalam rangkaian tertutup tersebut
dapat dihitung dengan persamaan:
i = kuat arus listrik (dalam ampere)
E
i = E = GGL baterai (dalam volt)
+
Rr
R = hambatan luar (dalam ohm)
r = hambatan dalam (dalam ohm)

Dari persamaan di atas dapat dijelaskan lagi:

E = i (R + r)

E = iR + ir

i . R disebut tegangan jepit (Vj), sehingga V = i . R
j

i . r disebut tegangan polarisasi (E ) sehingga E = i . r
pol pol

Jadi E = V + E pol
j
