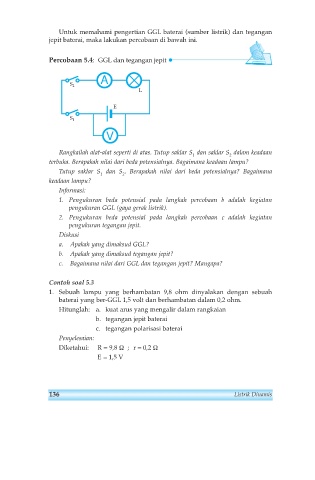

Page 143 - FISIKA SMA KELAS X

Untuk memahami pengertian GGL baterai (sumber listrik) dan tegangan
jepit baterai, maka lakukan percobaan di bawah ini.

Percobaan 5.4: GGL dan tegangan jepit

A
S 2
L

E

S 1

V

Rangkailah alat-alat seperti di atas. Tutup saklar S dan saklar S dalam keadaan
1 2
terbuka. Berapakah nilai dari beda potensialnya. Bagaimana keadaan lampu?
Tutup saklar S dan S . Berapakah nilai dari beda potensialnya? Bagaimana
1 2
keadaan lampu?
Informasi:
1. Pengukuran beda potensial pada langkah percobaan b adalah kegiatan
pengukuran GGL (gaya gerak listrik).
2. Pengukuran beda potensial pada langkah percobaan c adalah kegiatan
pengukuran tegangan jepit.
Diskusi
a. Apakah yang dimaksud GGL?
b. Apakah yang dimaksud tegangan jepit?

c. Bagaimana nilai dari GGL dan tegangan jepit? Mangapa?

Contoh soal 5.3
1. Sebuah lampu yang berhambatan 9,8 ohm dinyalakan dengan sebuah
baterai yang ber-GGL 1,5 volt dan berhambatan dalam 0,2 ohm.
Hitunglah: a. kuat arus yang mengalir dalam rangkaian
b. tegangan jepit baterai
c. tegangan polarisasi baterai
Penyelesaian:
Diketahui: R = 9,8 Ω ; r = 0,2 Ω
E = 1,5 V
