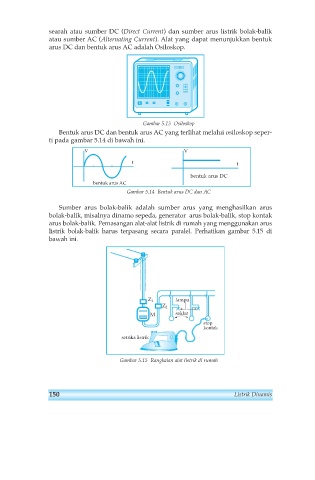

searah atau sumber DC (Direct Current) dan sumber arus listrik bolak-balik
atau sumber AC (Alternating Current). Alat yang dapat menunjukkan bentuk
arus DC dan bentuk arus AC adalah Osiloskop.

Gambar 5.13 Osiloskop
Bentuk arus DC dan bentuk arus AC yang terlihat melalui osiloskop seper-
ti pada gambar 5.14 di bawah ini.

V V
t t

bentuk arus DC
bentuk arus AC
Gambar 5.14 Bentuk arus DC dan AC

Sumber arus bolak-balik adalah sumber arus yang menghasilkan arus
bolak-balik, misalnya dinamo sepeda, generator arus bolak-balik, stop kontak
arus bolak-balik. Pemasangan alat-alat listrik di rumah yang menggunakan arus
listrik bolak-balik harus terpasang secara paralel. Perhatikan gambar 5.15 di
bawah ini.

Z 1 lampu
Z 2
M saklar
stop
kontak
setrika listrik

Gambar 5.15 Rangkaian alat listrik di rumah
