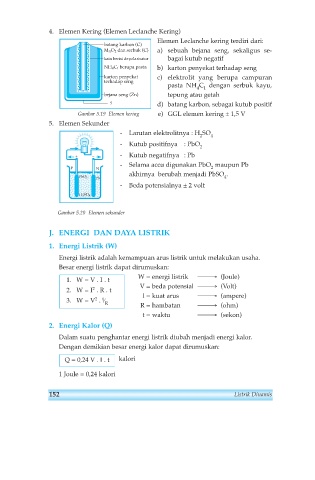

Page 159 - FISIKA SMA KELAS X

4. Elemen Kering (Elemen Leclanche Kering)
Elemen Leclanche kering terdiri dari:
batang karbon (C)
M n O 2 dan serbuk (C) a) sebuah bejana seng, sekaligus se-
kain berisi depolarisator bagai kutub negatif
NH 4 C 1 berupa pasta b) karton penyekat terhadap seng
karton penyekat c) elektrolit yang berupa campuran
terhadap seng
pasta NH C dengan serbuk kayu,
4 1
bejana seng (Zn) tepung atau getah
5 d) batang karbon, sebagai kutub positif
Gambar 5.19 Elemen kering e) GGL elemen kering ± 1,5 V
5. Elemen Sekunder
- Larutan elektrolitnya : H SO
2 4
- Kutub positifnya : PbO
2
+ - Kutub negatifnya : Pb
- Selama accu digunakan PbO maupun Pb
P N 2
akhirnya berubah menjadi PbSO .
Pb
PbO 2 4
- Beda potensialnya ± 2 volt
H 2 SO 4

Gambar 5.20 Elemen sekunder

J. ENERGI DAN DAYA LISTRIK

1. Energi Listrik (W)
Energi listrik adalah kemampuan arus listrik untuk melakukan usaha.
Besar energi listrik dapat dirumuskan:
W = energi listrik ⎯⎯→ (Joule)
1. W = V . I . t
V = beda potensial ⎯⎯→ (Volt)
2
2. W = I . R . t
I = kuat arus ⎯⎯→ (ampere)
2
3. W = V . ⁄ t
R
R = hambatan ⎯⎯→ (ohm)
t = waktu ⎯⎯→ (sekon)
2. Energi Kalor (Q)
Dalam suatu penghantar energi listrik diubah menjadi energi kalor.
Dengan demikian besar energi kalor dapat dirumuskan:

Q = 0,24 V . I . t kalori

1 Joule = 0,24 kalori
