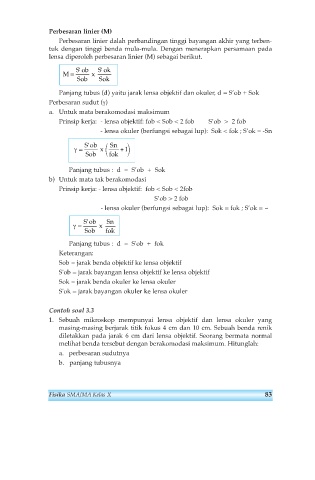

Page 90 - FISIKA SMA KELAS X

Perbesaran linier (M)
Perbesaran linier dalah perbandingan tinggi bayangan akhir yang terben-
tuk dengan tinggi benda mula-mula. Dengan menerapkan persamaan pada
lensa diperoleh perbesaran linier (M) sebagai berikut.
Sob Sok
'
'
M= x
Sob Sok
Panjang tubus (d) yaitu jarak lensa objektif dan okuler, d = S’ob + Sok
Perbesaran sudut (γ)
a. Untuk mata berakomodasi maksimum
Prinsip kerja: - lensa objektif: fob < Sob < 2 fob S’ob > 2 fob
- lensa okuler (berfungsi sebagai lup): Sok < fok ; S’ok = -Sn

'
Sob ⎛ Sn ⎞
γ = x + 1
Sob ⎝ fok ⎠

Panjang tubus : d = S’ob + Sok
b) Untuk mata tak berakomodasi
Prinsip kerja: - lensa objektif: fob < Sob < 2fob
S’ob > 2 fob
- lensa okuler (berfungsi sebagai lup): Sok = fok ; S’ok = ~

Sob Sn
'
γ = x
Sob fok
Panjang tubus : d = S'ob + fok
Keterangan:
Sob = jarak benda objektif ke lensa objektif
S'ob = jarak bayangan lensa objektif ke lensa objektif
Sok = jarak benda okuler ke lensa okuler
S'ok = jarak bayangan okuler ke lensa okuler

Contoh soal 3.3
1. Sebuah mikroskop mempunyai lensa objektif dan lensa okuler yang
masing-masing berjarak titik fokus 4 cm dan 10 cm. Sebuah benda renik
diletakkan pada jarak 6 cm dari lensa objektif. Seorang bermata normal
melihat benda tersebut dengan berakomodasi maksimum. Hitunglah:
a. perbesaran sudutnya

b. panjang tubusnya
