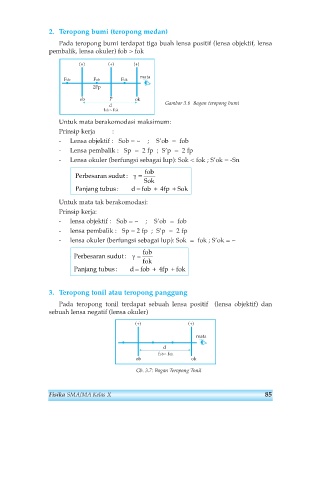

2. Teropong bumi (teropong medan)

Pada teropong bumi terdapat tiga buah lensa positif (lensa objektif, lensa
pembalik, lensa okuler) fob > fok

(+) (+) (+)

mata
Fob Fob Fok
2Fp

ob P ok
Gambar 3.6 Bagan teropong bumi
d
>
fob fok
Untuk mata berakomodasi maksimum:
Prinsip kerja :
- Lensa objektif : Sob = ~ ; S’ob = fob

- Lensa pembalik : Sp = 2 fp ; S’p = 2 fp
- Lensa okuler (berfungsi sebagai lup): Sok < fok ; S’ok = -Sn
fob
Perbesaran sudut : γ =
Sok
Panjang tubus : d = fob + 4fp + Sok

Untuk mata tak berakomodasi:
Prinsip kerja:
- lensa objektif : Sob = ~ ; S’ob = fob
- lensa pembalik : Sp = 2 fp ; S’p = 2 fp
- lensa okuler (berfungsi sebagai lup): Sok = fok ; S’ok = ~

fob
Perbesaran sudut : γ =
fok
Panjang tubus : d = fob + 4fp + fok

3. Teropong tonil atau teropong panggung
Pada teropong tonil terdapat sebuah lensa positif (lensa objektif) dan
sebuah lensa negatif (lensa okuler)
(+) (+)

mata

d
fob fok
>
ob ok
Gb. 3.7: Bagan Teropong Tonil

Fisika SMA/MA Kelas X 85
