INDUKSI ELEKTROMAGNETIK
DENGAN PROBLEM BASED LEARNING
Secara umum trafo terbagi dua yakni trafo step-up dan trafo step-down. Transformator
step-up untuk memperbesar tegangan arus bolak-balik dan memiliki jumlah lilitan
sekunder (Ns) lebih banyak daripada jumlah lilitan primer (Np). Transformator step-down
untuk menurunkan tegangan arus bolak-balik dan memiliki jumlah lilitan primer (Np) lebih
banyak daripada jumlah lilitan sekunder (Np).

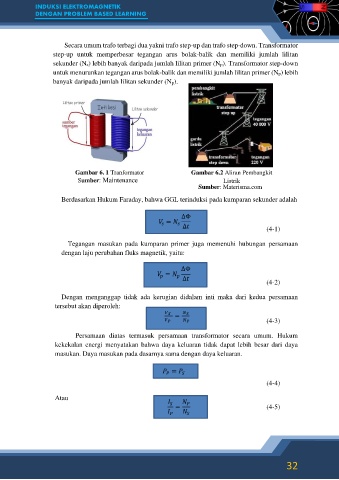

Gambar 6. 1 Tranformator Gambar 6.2 Aliran Pembangkit
Sumber: Maintenance Listrik
Sumber: Materisma.com
Berdasarkan Hukum Faraday, bahwa GGL terinduksi pada kumparan sekunder adalah
∆Φ
=
∆ (4-1)
Tegangan masukan pada kumparan primer juga memenuhi hubungan persamaan
dengan laju perubahan fluks magnetik, yaitu:
∆Φ
=
∆ (4-2)
Dengan menganggap tidak ada kerugian didalam inti maka dari kedua persamaan
tersebut akan diperoleh:
=
(4-3)
Persamaan diatas termasuk persamaan transformator secara umum. Hukum
kekekalan energi menyatakan bahwa daya keluaran tidak dapat lebih besar dari daya
masukan. Daya masukan pada dasarnya sama dengan daya keluaran.
=
(4-4)
Atau
= (4-5)
