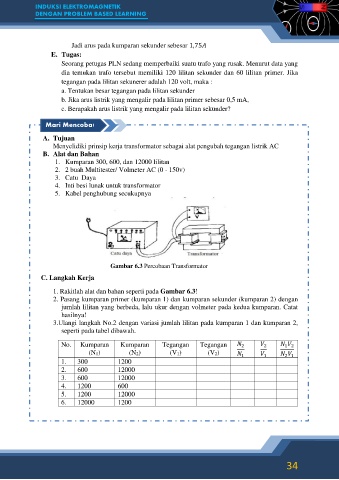

Page 41 - INDUKSI ELEKTROMAGNETIK PBL

INDUKSI ELEKTROMAGNETIK
DENGAN PROBLEM BASED LEARNING

Jadi arus pada kumparan sekunder sebesar 1,75
E. Tugas:
Seorang petugas PLN sedang memperbaiki suatu trafo yang rusak. Menurut data yang
dia temukan trafo tersebut memiliki 120 lilitan sekunder dan 60 lilitan primer. Jika
tegangan pada lilitan sekunerer adalah 120 volt, maka :
a. Tentukan besar tegangan pada lilitan sekunder
b. Jika arus listrik yang mengalir pada lilitan primer sebesar 0,5 mA,
c. Berapakah arus listrik yang mengalir pada lilitan sekunder?

Mari Mencoba!

A. Tujuan
Menyelidiki prinsip kerja transformator sebagai alat pengubah tegangan listrik AC
B. Alat dan Bahan
1. Kumparan 300, 600, dan 12000 lilitan
2. 2 buah Multitester/ Volmeter AC (0 - 150v)
3. Catu Daya
4. Inti besi lunak untuk transformator
5. Kabel penghubung secukupnya

Gambar 6.3 Percobaan Transformator
C. Langkah Kerja

1. Rakitlah alat dan bahan seperti pada Gambar 6.3!
2. Pasang kumparan primer (kumparan 1) dan kumparan sekunder (kumparan 2) dengan
jumlah lilitan yang berbeda, lalu ukur dengan volmeter pada kedua kumparan. Catat
hasilnya!
3.Ulangi langkah No.2 dengan variasi jumlah lilitan pada kumparan 1 dan kumparan 2,
seperti pada tabel dibawah.

No. Kumparan Kumparan Tegangan Tegangan 2 2
1 2
(N1) (N2) (V1) (V2) 1 1
2 1
1. 300 1200
2. 600 12000
3. 600 12000
4. 1200 600
5. 1200 12000
6. 12000 1200

34
