b. Rangkaian alat-alat listrik di rumah
Setiap ada rangkaian listrik kalian mungkin
mengingat listrik yang ada di rumah kalian. Sumber
energi listrik di rumah berasal dari PLN. Kemudian dari
sumber PLN itu disalurkan ke rumah-rumah dan dapat
disambungkan di berbagai alat listrik, misalnya lemari
es, lampu, televisi dan kipas angin. Bagaimana rangkaian
yang harus dibuat untuk alat-alat listrik sebanyak itu?
Alat-alat listrik di rumah biasanya telah memi-
liki data tegangan yang dibutuhkan misalnya 220 volt.
Karena kebutuhan beda potensial alat sama maka harus
dipilih rangkaian yang memiliki beda potensial sama
yaitu paralel.Contoh cara merangkai alat-alat listrik di
rumah ini dapat kalian lihat seperti pada Gambar 8.25 .
Sebuah rumah memiliki tiga ruang. Tiap ruang ada satu
lampu satu stop kontak.

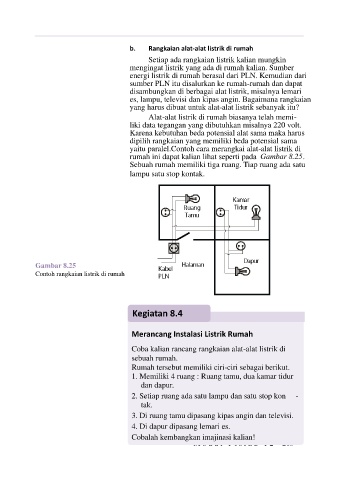

Gambar 8.25
Contoh rangkaian listrik di rumah

Kegiatan 8.4

Merancang Instalasi Listrik Rumah
Coba kalian rancang rangkaian alat-alat listrik di
sebuah rumah.
Rumah tersebut memiliki ciri-ciri sebagai berikut.
1. Memiliki 4 ruang : Ruang tamu, dua kamar tidur
dan dapur.
2. Setiap ruang ada satu lampu dan satu stop kon -
tak.
3. Di ruang tamu dipasang kipas angin dan televisi.
4. Di dapur dipasang lemari es.
Cobalah kembangkan imajinasi kalian!
