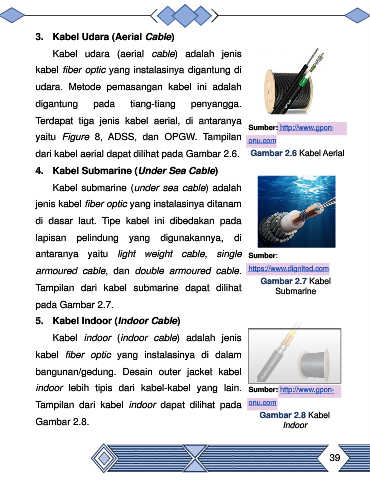

3. Kabel Udara (Aerial Cable)
Kabel udara (aerial cable) adalah jenis
kabel fiber optic yang instalasinya digantung di
udara. Metode pemasangan kabel ini adalah
digantung pada tiang-tiang penyangga.
Terdapat tiga jenis kabel aerial, di antaranya
Sumber: http://www.gpon-
yaitu Figure 8, ADSS, dan OPGW. Tampilan onu.com
dari kabel aerial dapat dilihat pada Gambar 2.6. Gambar 2.6 Kabel Aerial
4. Kabel Submarine (Under Sea Cable)
Kabel submarine (under sea cable) adalah
jenis kabel fiber optic yang instalasinya ditanam
di dasar laut. Tipe kabel ini dibedakan pada
lapisan pelindung yang digunakannya, di
antaranya yaitu light weight cable, single Sumber:
armoured cable, dan double armoured cable. https://www.dignited.com
Gambar 2.7 Kabel
Tampilan dari kabel submarine dapat dilihat Submarine
pada Gambar 2.7.
5. Kabel Indoor (Indoor Cable)
Kabel indoor (indoor cable) adalah jenis
kabel fiber optic yang instalasinya di dalam
bangunan/gedung. Desain outer jacket kabel
indoor lebih tipis dari kabel-kabel yang lain. Sumber: http://www.gpon-
Tampilan dari kabel indoor dapat dilihat pada onu.com
Gambar 2.8 Kabel
Gambar 2.8. Indoor
39
