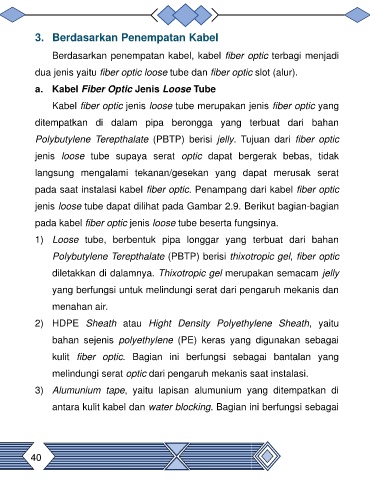

Page 52 - E-BOOK INTERAKTIF: MATERI FIBER OPTIC
P. 52
3. Berdasarkan Penempatan Kabel
Berdasarkan penempatan kabel, kabel fiber optic terbagi menjadi
dua jenis yaitu fiber optic loose tube dan fiber optic slot (alur).
a. Kabel Fiber Optic Jenis Loose Tube
Kabel fiber optic jenis loose tube merupakan jenis fiber optic yang
ditempatkan di dalam pipa berongga yang terbuat dari bahan
Polybutylene Terepthalate (PBTP) berisi jelly. Tujuan dari fiber optic
jenis loose tube supaya serat optic dapat bergerak bebas, tidak
langsung mengalami tekanan/gesekan yang dapat merusak serat
pada saat instalasi kabel fiber optic. Penampang dari kabel fiber optic
jenis loose tube dapat dilihat pada Gambar 2.9. Berikut bagian-bagian
pada kabel fiber optic jenis loose tube beserta fungsinya.
1) Loose tube, berbentuk pipa longgar yang terbuat dari bahan
Polybutylene Terepthalate (PBTP) berisi thixotropic gel, fiber optic
diletakkan di dalamnya. Thixotropic gel merupakan semacam jelly
yang berfungsi untuk melindungi serat dari pengaruh mekanis dan
menahan air.
2) HDPE Sheath atau Hight Density Polyethylene Sheath, yaitu
bahan sejenis polyethylene (PE) keras yang digunakan sebagai
kulit fiber optic. Bagian ini berfungsi sebagai bantalan yang
melindungi serat optic dari pengaruh mekanis saat instalasi.
3) Alumunium tape, yaitu lapisan alumunium yang ditempatkan di
antara kulit kabel dan water blocking. Bagian ini berfungsi sebagai
40
