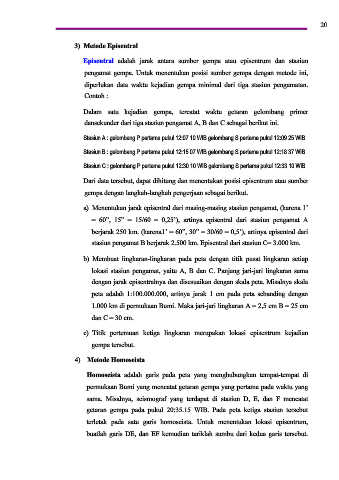

Page 21 - MPG kelas X KD 3.5 Part ke-2_Neat
P. 21
20
3) Metode Episentral
Episentral adalah jarak antara sumber gempa atau episentrum dan stasiun
pengamat gempa. Untuk menentukan posisi sumber gempa dengan metode ini,
diperlukan data waktu kejadian gempa minimal dari tiga stasiun pengamatan.
Contoh :
Dalam satu kejadian gempa, tercatat waktu getaran gelombang primer
dansekunder dari tiga stasiun pengamat A, B dan C sebagai berikut ini.
Stasiun A : gelombang P pertama pukul 12:07.10 WIB gelombang S pertama pukul 12:09.25 WIB
Stasiun B : gelombang P pertama pukul 12:15.07 WIB gelombang S pertama pukul 12:18.37 WIB
Stasiun C : gelombang P pertama pukul 12:30.10 WIB gelombang S pertama pukul 12:33.10 WIB
Dari data tersebut, dapat dihitung dan menentukan posisi episentrum atau sumber
gempa dengan langkah-langkah pengerjaan sebagai berikut.
a) Menentukan jarak episentral dari masing-masing stasiun pengamat, (karena 1’
= 60”, 15” = 15/60 = 0,25’), artinya episentral dari stasiun pengamat A
berjarak 250 km. (karena1’ = 60”, 30” = 30/60 = 0,5’), artinya episentral dari
stasiun pengamat B berjarak 2.500 km. Episentral dari stasiun C= 3.000 km.
b) Membuat lingkaran-lingkaran pada peta dengan titik pusat lingkaran setiap
lokasi stasiun pengamat, yaitu A, B dan C. Panjang jari-jari lingkaran sama
dengan jarak episentralnya dan disesuaikan dengan skala peta. Misalnya skala
peta adalah 1:100.000.000, artinya jarak 1 cm pada peta sebanding dengan
1.000 km di permukaan Bumi. Maka jari-jari lingkaran A = 2,5 cm B = 25 cm
dan C = 30 cm.
c) Titik pertemuan ketiga lingkaran merupakan lokasi episentrum kejadian
gempa tersebut.
4) Metode Homoseista
Homoseista adalah garis pada peta yang menghubungkan tempat-tempat di
permukaan Bumi yang mencatat getaran gempa yang pertama pada waktu yang
sama. Misalnya, seismograf yang terdapat di stasiun D, E, dan F mencatat
getaran gempa pada pukul 20:35.15 WIB. Pada peta ketiga stasiun tersebut
terletak pada satu garis homoseista. Untuk menentukan lokasi episentrum,
buatlah garis DE, dan EF kemudian tariklah sumbu dari kedua garis tersebut.
