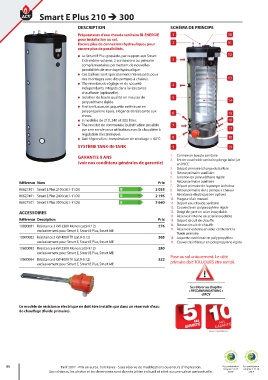

Page 88 - Catalogue Tarif 2017
P. 88
smart e plus 210 è 300
description schéma de principe
préparateurs d'eau chaude sanitaire Bi-enerGie 1 10
pour installation au sol.
encore plus de connexions hydrauliques pour 2 11
encore plus de possibilités.
Le Smart E Plus possède, par rapport aux Smart 12
E de même volume, 2 connexions au primaire 3
complémentaires permettant de nouvelles
possibilités de montage hydraulique.
Ces ballons sont spécialement intéressants pour
des montages avec des pompes à chaleur. 13
Thermostats de réglage et de sécurité 4
indépendants intégrés dans la résistance
chauffante (optionelle).
Isolation de haute qualité en mousse de 5
polyuréthane rigide. 14
Finition luxueuse: jaquette extérieure en
polypropylène épais, élégante et résistante aux 6 15
chocs.
3 modèles de 210, 240 et 300 litres. 16
Thermostat de commande (substitution possible 7
par une sonde pour utilisation avec la chaudière à 17
régulation électronique).
Anti-légionelles : température de stockage > 60°C. 8 18
sYstÈme tanK-in-tanK 9 19
Garantie 5 ans 1. Connexion boucle sanitaire
2.
Entrée eau froide sanitaire plonge brise jet
(voir nos conditions générales de garantie) en PVCC
3. Départ primaire (charge du ballon)
4. Retour primaire auxiliaire
5. Isolation en polyuréthane rigide
référence nom prix 6. Retour primaire auxiliaire
7. Départ primaire de la pompe à chaleur
06627301 Smart E Plus 210 (cat.1-11.05) B 2 055 8. Retour primaire de la pompe à chaleur
06627401 Smart E Plus 240 (cat.1-11.05) B 2 195 9. Résistance électrique (en option)
10. Purgeur d'air manuel
06627501 Smart E Plus 300 (cat.1-11.05) B 2 660 11. Départ eau chaude sanitaire
12. Couvercle en polypropylène rigide
accessoires 13. Doigt de gant en acier inoxydable
14. Réservoir interne en acier inoxydable
référence description prix 15. Départ circuit de chauffe
10800081 Résistance 3 kW 230V Mono (cat.9-9.12) 276 16. Retour circuit de chauffe
exclusivement pour Smart E, Smart E Plus, Smart ME 17. Réservoir externe en acier contenant le
fluide primaire
10800082 Résistance 3 kW 400V Tri (cat.9-9.12) 305 18. Jaquette extérieure en polypropylène
exclusivement pour Smart E, Smart E Plus, Smart ME 19. Couvercle inférieur en polypropylène rigide
10800083 Résistance 6 kW 230V Mono (cat.9-9.12) 280
exclusivement pour Smart E, Smart E Plus, Smart ME
10800084 Résistance 6 kW 400V Tri (cat.9-9.12) 322 Pose au sol uniquement. Le côté
exclusivement pour Smart E, Smart E Plus, Smart ME primaire doit TOUJOURS être rempli.
se référer au chapitre
« recommandations »
d’acV
ce modèle de résistance électrique ne doit être installé que dans un réservoir d'eau
de chauffage (fluide primaire).
sous conditions
