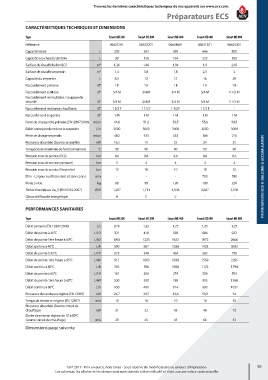

Page 91 - Catalogue Tarif 2017

trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
préparateurs ecs

caractéristiques techniques et dimensions

Type Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800
Référence 06625101 06625201 06624601 06651301 06625301
Capacité totale L 203 303 395 606 800
Capacité eau chaude sanitaire L 99 126 164 225 263
Surface de chauffe ballon ECS m 2 1,26 1,46 1,94 1,9 2,65
Surface de chauffe serpentin m² 1,4 1,8 1,8 2,5 3
Capacité du serpentin L 8,3 12 12 16 20
Raccordement primaire Ø” 1 F 1 F 1 F 1 F 1 F
Raccordement sanitaire Ø” 3/4 M 3/4 M 3/4 M 3/4 M 1 1/2 M
Raccordement recirculation / soupape de
sécurité Ø” 3/4 M 3/4 M 3/4 M 3/4 M 1 1/2 M
Raccordement résistance chauffante Ø” 1 1/2 F 1 1/2 F 1 1/2 F 1 1/2 F -
Raccordement serpentin Ø” 1 M 1 M 1 M 1 M 1 M
Perte de charge côté primaire (EN12897:2006) mbar 41,6 51,2 53,5 55,6 58,5
Débit correspondant dans le serpentin L/h 3000 3000 3000 3000 3000
Perte de charge serpentin mbar 460 533 533 186 216
Puissance absorbée (Source: serpentin) kW 16,3 19 25 29 35
Température maximale de fonctionnement °C 90 90 90 90 90
Pression max de service (ECS) bar 8,6 8,6 8,6 8,6 8,6
Pression max de service (primaire) bar 3 4 4 4 4
Pression max de service (Serpentin) bar 10 10 10 10 10
Dim. - Largeur ou Ø (sans isol. et sans conn.) mm - - - 703 780 PréParateurs eCs & Ballons à aCCumulation
Poids à vide kg 68 99 120 180 220
Pertes thermiques Ua_S (EN15332:2007) W/K 1,267 1,711 1,933 2,667 2,978
Classe d'efficacité énergétique B C C - -

performances sanitaires

Type Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800
Débit primaire (EN 12897:2006) L/s 0,70 1,25 1,25 1,25 1,25
Débit de pointe à 40°C L/10’ 321 418 558 686 922
Débit de pointe 1ère heure à 40°C L/60’ 1063 1225 1633 1872 2666
Débit continu à 40°C L/h 890 967 1289 1423 2093
Débit de pointe à 45°C L/10’ 275 348 464 582 790
Débit de pointe 1ère heure à 45°C L/60’ 911 1003 1338 1559 2285
Débit continu à 45°C L/h 763 786 1048 1172 1794
Débit de pointe à 60°C L/10’ 161 206 274 358 504
Débit de pointe 1ère heure à 60°C L/60’ 536 590 786 935 1368
Débit continu à 60°C L/h 450 461 614 693 1037
Puissance de remise en régime (EN 12897) kW 24,7 29,7 45,6 50,2 54
Temps de remise en régime (EN 12897) min 10 10 10 10 10
Puissance absorbée (Source: circuit de
chauffage) kW 31 32 43 48 73
Durée de mise en régime de 10 à 80°C
(source: circuit de chauffage) min 29 45 45 60 53
Dimensions page suivante
