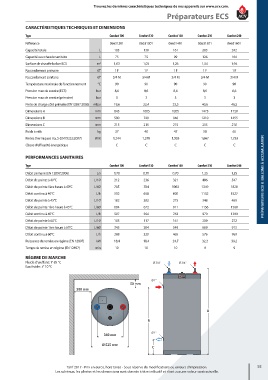

Page 95 - Catalogue Tarif 2017

trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
préparateurs ecs

caractéristiques techniques et dimensions
Type Comfort 100 Comfort 130 Comfort 160 Comfort 210 Comfort 240
Référence 06631201 06631301 06631401 06631501 06631601
Capacité totale L 105 130 161 203 242
Capacité eau chaude sanitaire L 75 75 99 126 164
Surface de chauffe ballon ECS m 2 1,03 1,03 1,26 1,54 1,94
Raccordement primaire Ø” 1 F 1 F 1 F 1 F 1 F
Raccordement sanitaire Ø” 3/4 M 3/4 M 3/4 M 3/4 M 3/4 M
Température maximale de fonctionnement °C 90 90 90 90 90
Pression max de service (ECS) bar 8,6 8,6 8,6 8,6 8,6
Pression max de service (primaire) bar 3 3 3 3 3
Perte de charge côté primaire (EN12897:2006) mbar 19,6 22,4 23,5 40,6 46,5
Dimensions A mm 845 1005 1205 1475 1720
Dimensions B mm 580 740 940 1210 1455
Dimensions C mm 215 215 215 215 210
Poids à vide kg 37 40 47 58 65
Pertes thermiques Ua_S (EN15332:2007) W/K 1,244 1,378 1,533 1,667 1,733
Classe d'efficacité énergétique C C C C C

performances sanitaires
Type Comfort 100 Comfort 130 Comfort 160 Comfort 210 Comfort 240
Débit primaire (EN 12897:2006) L/s 0,70 0,70 0,70 1,25 1,25
Débit de pointe à 40°C L/10’ 212 236 321 406 547 PréParateurs eCs & Ballons à aCCumulation
Débit de pointe 1ère heure à 40°C L/60’ 705 784 1063 1349 1820
Débit continu à 40°C L/h 592 658 890 1132 1527
Débit de pointe à 45°C L/10’ 182 202 275 348 469
Débit de pointe 1ère heure à 45°C L/60’ 604 672 911 1156 1560
Débit continu à 45°C L/h 507 564 763 970 1309
Débit de pointe à 60°C L/10’ 105 117 161 209 272
Débit de pointe 1ère heure à 60°C L/60’ 345 384 549 689 913
Débit continu à 60°C L/h 288 320 465 576 769
Puissance de remise en régime (EN 12897) kW 18,4 18,4 24,7 32,2 39,2
Temps de remise en régime (EN 12897) min 10 10 10 9 9
réGime de marche
Fluide chauffant : t° 85 °C Ø 3/4" Ø 3/4"
Eau froide : t° 10 °C

Ø 1"
50 mm
500 mm

A

B

360 mm Ø 1"

Ø 525 mm
C

Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. 93
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle.
