Page 63 - รายงานโครงการน้ำอุปโภค-บริโภค ปี61
P. 63
โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค
ประจ้าปีงบประมาณ 2561
และจากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ
ที่ HA1 ระดับความลึกประมาณ 40-70 เมตร ดังแสดงในรูปที่ 3.13
ตารางที่ 3.13 ผลการแปลความหมายบ้านห้วยสะอาด
ความแข็งของชั น
จุด ความลึก ความหนา Resistivity
ส้ารวจ (เมตร) (เมตร) (Ohm-m) ดิน/หิน การให้น ้า
ที่เจาะผ่าน
HA1 0 1.26 618 ปานกลาง ไม่
1.26 19.9 2,922 มาก ไม่
21.16 23.4 246 ปานกลาง ไม่
44.56 30.5 19.8 น้อย ให้
75.06 INFINITY 85.6 น้อย ไม่

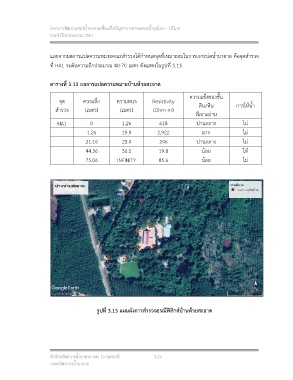

รูปที่ 3.13 แผนผังการส้ารวจธรณีฟิสิกส์บ้านห้วยสะอาด
ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-26
กรมทรัพยากรน ้าบาดาล
