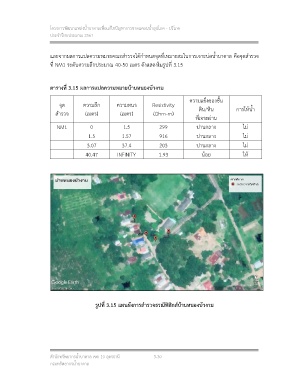

Page 67 - รายงานโครงการน้ำอุปโภค-บริโภค ปี61
P. 67
โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค
ประจ้าปีงบประมาณ 2561
และจากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ
ที่ NM1 ระดับความลึกประมาณ 40-50 เมตร ดังแสดงในรูปที่ 3.15
ตารางที่ 3.15 ผลการแปลความหมายบ้านหนองบัวงาม
ความแข็งของชั น
จุด ความลึก ความหนา Resistivity
ส้ารวจ (เมตร) (เมตร) (Ohm-m) ดิน/หิน การให้น ้า
ที่เจาะผ่าน
NM1 0 1.5 299 ปานกลาง ไม่
1.5 1.57 916 ปานกลาง ไม่
3.07 37.4 203 ปานกลาง ไม่
40.47 INFINITY 1.93 น้อย ให้
รูปที่ 3.15 แผนผังการส้ารวจธรณีฟิสิกส์บ้านหนองบัวงาม
ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-30
กรมทรัพยากรน ้าบาดาล
