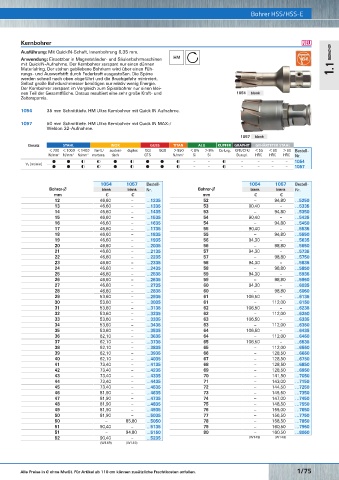

Page 100 - Rubix Werkzeugkatalog 2019-21
P. 100
Bohrer HSS/HSS-E
Kernbohrer-Satz O Kernbohrer Bohrer HSS/HSS-E O
Ausführung: Mit QuickIN-Schaft, Innenbohrung 6,35 mm.
Anwendung: Einsetzbar in Magnetständer- und Säulenbohrmaschinen HM
mit QuickIN-Aufnahme. Der Kernbohrer zerspant nur einen dünnen
Materialring. Der stehen gebliebene Bohrkern wird über einen Füh- 1.1
rungs- und Auswerfstift durch Federkraft ausgestoßen. Die Späne
werden schnell nach oben abgeführt und die Bruchgefahr minimiert.
Selbst große Bohrdurchmesser benötigen nur relativ wenig Energie.
Der Kernbohrer zerspant im Vergleich zum Spiralbohrer nur einen klei-
nen Teil der Gesamtfläche. Daraus resultiert eine sehr große Kraft- und 1054 blank
Zeitersparnis.
1054 35 mm Schnitttiefe. HM Ultra Kernbohrer mit Quick IN Aufnahme.
1057 50 mm Schnitttiefe. HM Ultra Kernbohrer mit Quick IN MAX-/
Weldon 32-Aufnahme.
1057 blank
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
C C U U C U C C U – – U – – – – 1054
V C [m/min]
C C U U C U C C U – – U – – – – 1057
1054 1057 Bestell- 1054 1057 Bestell-
Bohrer-∅ blank blank Nr. Bohrer-∅ blank blank Nr.
mm € € mm € €
12 46,60 – …1235 52 – 94,80 …5250
13 46,60 – …1335 53 90,40 – …5335
14 46,60 – …1435 53 – 94,80 …5350
15 46,60 – …1535 54 90,40 – …5435
16 46,60 – …1635 54 – 94,80 …5450
17 46,60 – …1735 55 90,40 – …5535
18 46,60 – …1835 55 – 94,80 …5550
19 46,60 – …1935 56 94,30 – …5635
20 46,60 – …2035 56 – 98,80 …5650
21 46,60 – …2135 57 94,30 – …5735
22 46,60 – …2235 57 – 98,80 …5750
23 46,60 – …2335 58 94,30 – …5835
24 46,60 – …2435 58 – 98,80 …5850
25 46,60 – …2535 59 94,30 – …5935
26 46,60 – …2635 59 – 98,80 …5950
27 46,60 – …2735 60 94,30 – …6035
28 46,60 – …2835 60 – 98,80 …6050
29 53,60 – …2935 61 106,50 – …6135
30 53,60 – …3035 61 – 112,00 …6150
31 53,60 – …3135 62 106,50 – …6235
32 53,60 – …3235 62 – 112,00 …6250
33 53,60 – …3335 63 106,50 – …6335
34 53,60 – …3435 63 – 112,00 …6350
35 53,60 – …3535 64 106,50 – …6435
36 62,10 – …3635 64 – 112,00 …6450
37 62,10 – …3735 65 106,50 – …6535
38 62,10 – …3835 65 – 112,00 …6550
39 62,10 – …3935 66 – 128,50 …6650
40 62,10 – …4035 67 – 128,50 …6750
41 73,40 – …4135 68 – 128,50 …6850
42 73,40 – …4235 69 – 128,50 …6950
43 73,40 – …4335 70 – 141,50 …7050
44 73,40 – …4435 71 – 143,00 …7150
45 73,40 – …4535 72 – 144,50 …7250
46 81,90 – …4635 73 – 145,50 …7350
47 81,90 – …4735 74 – 147,00 …7450
48 81,90 – …4835 75 – 148,50 …7550
49 81,90 – …4935 76 – 155,00 …7650
50 81,90 – …5035 77 – 156,50 …7750
50 – 85,80 …5050 78 – 158,50 …7850
51 90,40 – …5135 79 – 160,50 …7950
51 – 94,80 …5150 80 – 160,50 …8050
52 90,40 – …5235 (W149) (W149)
(W149) (W149)
1/74 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/75
