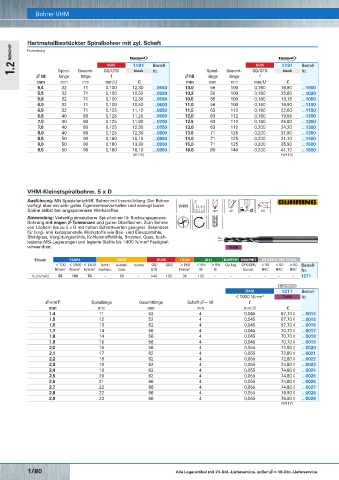

P. 105
Bohrer VHM
Hartmetallbestückter Spiralbohrer mit zyl. Schaft VHM-Spiralbohrer mit zyl. Schaft Bohrer VHM
Fortsetzung Ausführung: Mit präzisem Spitzenanschliff.
Anwendung: Stabiler Spiralbohrer, besonders gut für Automaten/
1.2 Spiral- Gesamt- GG/GTS 1191 Bestell- Spiral- Gesamt- GG/GTS 1191 Bestell- Revolverbänke geeignet.
GUSS
GUSS
Nr.
Nr.
blank
blank
f
f
∅ h8
mm
mm länge länge mm/U € ∅ h8 länge länge mm/U €
mm
mm
mm
mm
5,4 32 71 0,100 12,30 …0540 10,0 56 100 0,160 16,90 …1000
5,5 32 71 0,100 10,50 …0550 10,2 56 100 0,160 25,80 …1020
5,8 32 71 0,100 12,30 …0580 10,5 56 100 0,160 19,15 …1050
6,0 32 71 0,100 10,50 …0600 11,0 56 100 0,160 16,90 …1100
6,5 32 71 0,125 11,10 …0650 11,5 63 112 0,160 22,60 …1150
6,8 40 80 0,125 11,25 …0680 12,0 63 112 0,160 19,55 …1200
7,0 40 80 0,125 11,90 …0700 12,5 63 112 0,160 25,80 …1250
7,5 40 80 0,125 12,30 …0750 13,0 63 112 0,200 24,20 …1300
8,0 40 80 0,125 12,30 …0800 13,5 71 125 0,200 31,90 …1350
8,5 50 90 0,160 15,10 …0850 14,0 71 125 0,200 31,10 …1400
9,0 50 90 0,160 13,30 …0900 15,0 71 125 0,200 35,90 …1500
9,5 50 90 0,160 16,10 …0950 16,0 80 140 0,200 41,10 …1600
(W110) (W110) Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
80 70 50 25 15 – 80 64 20 150 120 180 – 20 – – 1183
V C [m/min] 90 72 58 35 28 22 90 72 20 200 200 – – – – – 1184
104 91 70 32 20 – 100 80 15 195 156 234 – 26 – – 1192
VHM-Kleinstspiralbohrer, 5 x D
STAHL 1183 1184 1192 Bestell-
Ausführung: Mit Spezialanschliff. Bohrer mit Innenkühlung. Der Bohrer < 1400 N/mm blank TiN TiAlN Nr.
2
verfügt über ein sehr gutes Eigenzentrierverhalten und erzeugt kurze VHM ∅ h7 Spirallänge Gesamtlänge f
Späne selbst bei langspanenden Werkstoffen. 140° 30° 5xD
mm mm mm mm/U € € €
Anwendung: Vielseitig einsetzbarer Spiralbohrer für fluchtungsgenaue 1,0 6 26 0,020 3,18 3,77 4,37 …0100
Bohrung mit engen ∅-Toleranzen und guten Oberflächen. Zum Bohren 1,1 7 28 0,020 3,63 4,26 4,51 …0110
von Löchern bis zu 5 x D mit hohen Schnittwerten geeignet. Besonders 1,2 8 30 0,020 3,51 4,14 4,78
für lang- und kurzspanende Werkstoffe wie Bau- und Einsatzstähle, …0120
Stahlguss, Vergütungsstähle, Kohlenstoffstähle, Bronzen, Guss, hoch- 1,3 8 30 0,020 3,63 4,28 4,96 …0130
legierte AISi-Legierungen und legierte Stähle bis 1400 N/mm Festigkeit 1,4 9 32 0,020 2,66 3,14 3,63 …0140
2
verwendbar. TiAlN 1,5 9 32 0,020 3,22 3,75 4,35 …0150
1,6 10 34 0,020 2,81 3,32 3,83 …0160
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL 1,7 10 34 0,020 3,57 4,24 4,90 …0170
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- 1,8 11 36 0,020 3,63 4,28 4,96 …0180
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. 1,9 11 36 0,020 2,89 3,40 3,92 …0190
V C [m/min] 95 100 70 – 60 – 140 130 35 135 – – – – – – 1211 2,0 12 38 0,020 3,87 4,41 5,10 …0200
2,1 12 38 0,020 3,87 4,47 5,15 …0210
2,2 13 40 0,020 3,87 4,61 5,35 …0220
STAHL 1211 Bestell- 2,3 13 40 0,020 4,02 4,78 5,50 …0230
< 1000 N/mm TiAlN Nr. 2,4 14 43 0,020 3,87 4,47 5,15 …0240
2
∅ = m7 Spirallänge Gesamtlänge Schaft-∅ = h6 f 2,5 14 43 0,020 3,87 4,35 5,00 …0250
mm mm mm mm mm/U € 2,6 14 43 0,020 3,87 5,65 6,55 …0260
1,4 11 52 4 0,045 67,70 ◊ …0014 2,7 16 46 0,020 5,65 6,30 7,30 …0270
1,5 12 52 4 0,045 67,70 ◊ …0015 2,8 16 46 0,020 5,65 6,95 8,05 …0280
1,6 13 52 4 0,045 67,70 ◊ …0016 2,9 16 46 0,020 5,65 6,70 7,75 …0290
1,7 14 56 4 0,045 70,70 ◊ …0017 3,0 16 46 0,020 5,65 6,45 7,40 …0300
1,8 14 56 4 0,045 70,70 ◊ …0018 3,1 18 49 0,020 5,65 6,55 7,60 …0310
1,9 15 56 4 0,045 70,70 ◊ …0019 3,2 18 49 0,020 5,65 6,55 7,55 …0320
2,0 16 56 4 0,055 72,80 ◊ …0020 3,3 18 49 0,020 7,00 8,10 9,35 …0330
2,1 17 62 4 0,055 72,80 ◊ …0021 3,4 20 52 0,020 5,95 6,85 7,95 …0340
2,2 18 62 4 0,055 72,80 ◊ …0022 3,5 20 52 0,020 5,95 6,85 7,90 …0350
2,3 18 62 4 0,055 74,80 ◊ …0023 3,6 20 52 0,020 6,45 7,45 8,60 …0360
2,4 19 62 4 0,055 74,80 ◊ …0024 3,7 20 52 0,020 6,45 7,45 8,55 …0370
2,5 20 62 4 0,055 74,80 ◊ …0025 3,8 22 55 0,020 7,00 8,05 9,30 …0380
2,6 21 66 4 0,055 74,80 ◊ …0026 3,9 22 55 0,020 7,05 8,15 9,40 …0390
2,7 22 66 4 0,055 74,80 ◊ …0027 4,0 22 55 0,020 7,05 7,90 9,10 …0400
2,8 22 66 4 0,055 76,90 ◊ …0028 4,1 22 55 0,020 7,75 8,90 10,35 …0410
2,9 23 66 4 0,055 76,90 ◊ …0029 4,2 22 55 0,020 7,75 8,60 9,95 …0420
(W117) 4,3 24 58 0,020 7,75 8,95 10,35 …0430
4,4 24 58 0,020 7,75 8,90 10,30 …0440
4,5 24 58 0,020 7,75 8,95 10,35 …0450
4,6 24 58 0,020 8,20 9,50 10,95 …0460
4,7 24 58 0,020 8,20 9,50 11,00 …0470
4,8 26 62 0,020 8,20 9,50 11,00 …0480
4,9 26 62 0,020 8,20 9,55 11,00 …0490
5,0 26 62 0,020 8,20 9,20 10,60 …0500
(W110) (W110) (W110)
1/80 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/81
