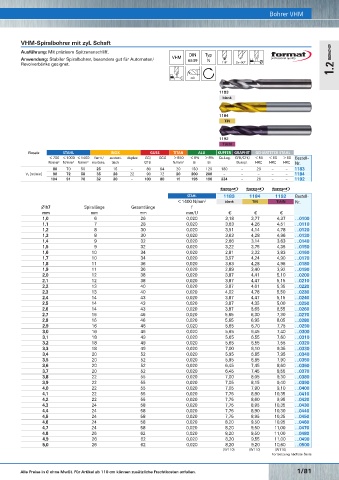

Page 106 - Rubix Werkzeugkatalog 2019-21

Bohrer VHM
Hartmetallbestückter Spiralbohrer mit zyl. Schaft VHM-Spiralbohrer mit zyl. Schaft Bohrer VHM
Ausführung: Mit präzisem Spitzenanschliff. DIN Typ
Anwendung: Stabiler Spiralbohrer, besonders gut für Automaten/ VHM 6539 N
GUSS 1191 Bestell- Revolverbänke geeignet. 118° 25–30°
Spiral- Gesamt- GG/GTS blank Nr. 1.2
∅ h8 länge länge f 3xD
mm mm mm mm/U €
10,0 56 100 0,160 16,90 …1000

10,2 56 100 0,160 25,80 …1020 1183

10,5 56 100 0,160 19,15 …1050 blank

11,0 56 100 0,160 16,90 …1100

11,5 63 112 0,160 22,60 …1150

12,0 63 112 0,160 19,55 …1200 1184

12,5 63 112 0,160 25,80 …1250 TiN
13,0 63 112 0,200 24,20 …1300

13,5 71 125 0,200 31,90 …1350

14,0 71 125 0,200 31,10 …1400 1192

15,0 71 125 0,200 35,90 …1500 TiAlN

16,0 80 140 0,200 41,10 …1600
(W110) Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
80 70 50 25 15 – 80 64 20 150 120 180 – 20 – – 1183
V C [m/min] 90 72 58 35 28 22 90 72 20 200 200 – – – – – 1184
104 91 70 32 20 – 100 80 15 195 156 234 – 26 – – 1192
VHM-Kleinstspiralbohrer, 5 x D
STAHL 1183 1184 1192 Bestell-
< 1400 N/mm blank TiN TiAlN Nr.
2
∅ h7 Spirallänge Gesamtlänge f
mm mm mm mm/U € € €
1,0 6 26 0,020 3,18 3,77 4,37 …0100
1,1 7 28 0,020 3,63 4,26 4,51 …0110
1,2 8 30 0,020 3,51 4,14 4,78 …0120
1,3 8 30 0,020 3,63 4,28 4,96 …0130
1,4 9 32 0,020 2,66 3,14 3,63 …0140
TiAlN 1,5 9 32 0,020 3,22 3,75 4,35 …0150
1,6 10 34 0,020 2,81 3,32 3,83 …0160
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL 1,7 10 34 0,020 3,57 4,24 4,90 …0170
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- 1,8 11 36 0,020 3,63 4,28 4,96 …0180

N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. 1,9 11 36 0,020 2,89 3,40 3,92 …0190

V C [m/min] 95 100 70 – 60 – 140 130 35 135 – – – – – – 1211 2,0 12 38 0,020 3,87 4,41 5,10 …0200
2,1 12 38 0,020 3,87 4,47 5,15 …0210

2,2 13 40 0,020 3,87 4,61 5,35 …0220

STAHL 1211 Bestell- 2,3 13 40 0,020 4,02 4,78 5,50 …0230

< 1000 N/mm TiAlN Nr. 2,4 14 43 0,020 3,87 4,47 5,15 …0240
2

∅ = m7 Spirallänge Gesamtlänge Schaft-∅ = h6 f 2,5 14 43 0,020 3,87 4,35 5,00 …0250

mm mm mm mm mm/U € 2,6 14 43 0,020 3,87 5,65 6,55 …0260

1,4 11 52 4 0,045 67,70 ◊ …0014 2,7 16 46 0,020 5,65 6,30 7,30 …0270

1,5 12 52 4 0,045 67,70 ◊ …0015 2,8 16 46 0,020 5,65 6,95 8,05 …0280
1,6 13 52 4 0,045 67,70 ◊ …0016 2,9 16 46 0,020 5,65 6,70 7,75 …0290
1,7 14 56 4 0,045 70,70 ◊ …0017 3,0 16 46 0,020 5,65 6,45 7,40 …0300
1,8 14 56 4 0,045 70,70 ◊ …0018 3,1 18 49 0,020 5,65 6,55 7,60 …0310
1,9 15 56 4 0,045 70,70 ◊ …0019 3,2 18 49 0,020 5,65 6,55 7,55 …0320
2,0 16 56 4 0,055 72,80 ◊ …0020 3,3 18 49 0,020 7,00 8,10 9,35 …0330
2,1 17 62 4 0,055 72,80 ◊ …0021 3,4 20 52 0,020 5,95 6,85 7,95 …0340
2,2 18 62 4 0,055 72,80 ◊ …0022 3,5 20 52 0,020 5,95 6,85 7,90 …0350
2,3 18 62 4 0,055 74,80 ◊ …0023 3,6 20 52 0,020 6,45 7,45 8,60 …0360
2,4 19 62 4 0,055 74,80 ◊ …0024 3,7 20 52 0,020 6,45 7,45 8,55 …0370
2,5 20 62 4 0,055 74,80 ◊ …0025 3,8 22 55 0,020 7,00 8,05 9,30 …0380

2,6 21 66 4 0,055 74,80 ◊ …0026 3,9 22 55 0,020 7,05 8,15 9,40 …0390

2,7 22 66 4 0,055 74,80 ◊ …0027 4,0 22 55 0,020 7,05 7,90 9,10 …0400

2,8 22 66 4 0,055 76,90 ◊ …0028 4,1 22 55 0,020 7,75 8,90 10,35 …0410

2,9 23 66 4 0,055 76,90 ◊ …0029 4,2 22 55 0,020 7,75 8,60 9,95 …0420

(W117) 4,3 24 58 0,020 7,75 8,95 10,35 …0430

4,4 24 58 0,020 7,75 8,90 10,30 …0440

4,5 24 58 0,020 7,75 8,95 10,35 …0450

4,6 24 58 0,020 8,20 9,50 10,95 …0460

4,7 24 58 0,020 8,20 9,50 11,00 …0470
4,8 26 62 0,020 8,20 9,50 11,00 …0480
4,9 26 62 0,020 8,20 9,55 11,00 …0490
5,0 26 62 0,020 8,20 9,20 10,60 …0500
(W110) (W110) (W110)
Fortsetzung nächste Seite
1/80 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/81
