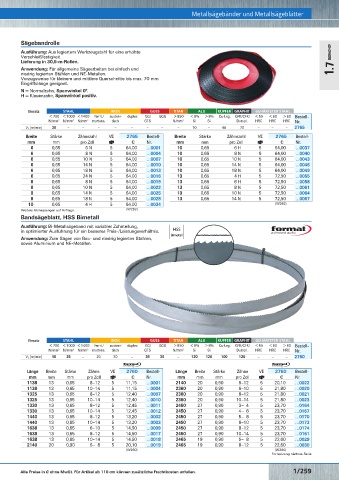

P. 284

Metallsägebänder und Metallsägeblätter Sägebandrolle Metallsägebänder und Metallsägeblätter
Ausführung: Aus legiertem Werkzeugstahl für eine erhöhte
Verschleißfestigkeit.
Lieferung in 30,5-m-Rollen.
Anwendung: Für allgemeine Sägearbeiten bei einfach und 1.7
niedrig legierten Stählen und NE-Metallen.
Vorzugsweise für kleinere und mittlere Querschnitte bis max. 70 mm
Eingriffslänge geeignet.
N = Normalzahn, Spanwinkel 0°.
H = Klauenzahn, Spanwinkel positiv.

Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 30 – – – – – – – – 70 – 45 70 – – – 2765
Breite Stärke Zähnezahl VE 2765 Bestell- Breite Stärke Zähnezahl VE 2765 Bestell-
Die maßgebende Größe für die Zahnteilung ist die Eingriffslänge mm mm pro Zoll € Nr. mm mm pro Zoll € Nr.
des Sägebandes im Werkstück. Die Tabelle zeigt die jeweiligen
Ober- und Untergrenzen. 6 0,65 6 N 5 64,00 …0001 10 0,65 6 H 5 64,00 …0037
6 0,65 8 N 5 64,00 …0004 10 0,65 8 N 5 64,00 …0040
Variable Zahnteilung Eingriffslänge 6 0,65 10 N 5 64,00 …0007 10 0,65 10 N 5 64,00 …0043
ZpZ mm 6 0,65 14 N 5 64,00 …0010 10 0,65 14 N 5 64,00 …0046
10–14 bis 20 6 0,65 18 N 5 64,00 …0013 10 0,65 18 N 5 64,00 …0049
8–12 10– 30 6 0,65 24 N 5 64,00 …0016 13 0,65 4 H 5 72,50 …0055
6–10 20– 50 8 0,65 8 N 5 64,00 …0019 13 0,65 6 H 5 72,50 …0058
5–8 30– 60 8 0,65 10 N 5 64,00 …0022 13 0,65 8 N 5 72,50 …0061
4–6 50– 90 8 0,65 14 N 5 64,00 …0025 13 0,65 10 N 5 72,50 …0064
3–4 80– 150 8 0,65 18 N 5 64,00 …0028 13 0,65 14 N 5 72,50 …0067
2–3 120– 300 10 0,65 4 H 5 64,00 …0034 (W262)
1,4–2 250– 600 (W262)
1,0–1,4 400–1000 Weitere Abmessungen auf Anfrage.
0,85–1,15 600–2000 Bandsägeblatt, HSS Bimetall
0,75–1,25 600–2000
0,7–1,0 1000–3000 Ausführung: Bi-Metallsägeband mit variabler Zahnteilung, HSS
in optimierter Ausführung für ein besseres Preis-/Leistungsverhältnis.
Bimetall
Anwendung: Zum Sägen von Bau- und niedrig legierten Stählen,
sowie Aluminium und NE-Metallen.
Einfahren von Sägebändern
Richtiges Einfahren garantiert eine lange Lebensdauer, siehe Abbildungen unten:
1) Neue Schneidkante mit sehr kleinem Kantenradius
2) Durch richtiges Einfahren des Sägebandes optimal verrundete Schneidkante
3) Überhöhte Belastung bei unsachgemäßem Einfahren führt zu Mikro-Ausbrüchen an der Schneidkante

Nach der Wahl der optimalen Parameter für den vorliegenden Länge Breite Stärke Zähne VE 2760 Bestell- Länge Breite Stärke Zähne VE 2760 Bestell-
Anwendungsfall (z. B. mit dem WIKUS Hartmetall-Schnittdaten- mm mm mm pro Zoll € Nr. mm mm mm pro Zoll € Nr.
schieber) sollten Sie das Hartmetallsägeband mit ca. 75 % der 1138 13 0,65 8– 12 5 11,15 …0001 2140 20 0,90 8– 12 5 20,10 …0022
Schnittgeschwindigkeit und 50 % der Vorschubgeschwindigkeit 1138 13 0,65 10– 14 5 11,15 …0004 2360 20 0,90 6– 10 5 21,80 …0020
einfahren. Sehr wichtig ist die Vermeidung von Schwingungen 1325 13 0,65 8– 12 5 12,40 …0007 2360 20 0,90 8– 12 5 21,80 …0021
und Vibrationen. In diesem Fall sollte eine Veränderung der Schnitt- 1325 13 0,65 10– 14 5 12,40 …0010 2360 20 0,90 10– 14 5 21,80 …0023

geschwindigkeit helfen. Nach der Einfahrtzeit von ca. 15 min oder 1330 2450

300 cm erhöhen Sie langsam erst die Schnittgeschwindigkeit und 13 0,65 8– 12 5 12,45 …0011 27 0,90 3– 4 5 23,70 …0164
2

dann die Vorschubgeschwindigkeit auf die ermittelten Daten. 1330 13 0,65 10– 14 5 12,45 …0012 2450 27 0,90 4– 6 5 23,70 …0167

Überprüfen Sie vor dem Ersteinsatz neben der Bandspannung, die bei 1440 13 0,65 8– 12 5 13,20 …0002 2450 27 0,90 5– 8 5 23,70 …0170

300 N/mm liegen sollte, auch den Ölgehalt des Kühlschmierstoffs. 1440 13 0,65 10– 14 5 13,20 …0003 2450 27 0,90 6– 10 5 23,70 …0173
2
Handrefraktometer finden Sie auf Ç 9/120, und Bandspannungs- 1638 13 0,65 6– 10 5 14,50 …0009 2450 27 0,90 8– 12 5 23,70 …0174

messgerät sind auf Anfrage erhältlich. 1638 13 0,65 8– 12 5 14,50 …0017 2450 27 0,90 10– 14 5 23,70 …0161

1638 13 0,65 10– 14 5 14,50 …0018 2465 19 0,90 5– 8 5 22,60 …0029

2140 20 0,90 5– 8 5 20,10 …0019 2465 19 0,90 8– 12 5 22,60 …0030
(W260) (W260)
Fortsetzung nächste Seite
