LA NAVIGATION AERIENNE

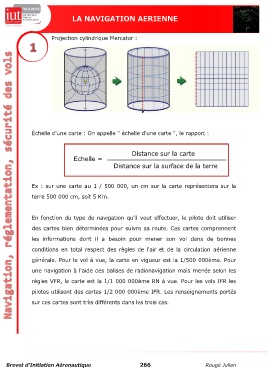

Projection cylindrique Mercator :
Échelle d'une carte : On appelle " échelle d'une carte ", le rapport :
Distance sur la carte
Echelle =
Distance sur la surface de la terre
Ex : sur une carte au 1 / 500 000, un cm sur la carte représentera sur la
terre 500 000 cm, soit 5 Km.
En fonction du type de navigation qu'il veut effectuer, le pilote doit utiliser
des cartes bien déterminées pour suivre sa route. Ces cartes comprennent
les informations dont il a besoin pour mener son vol dans de bonnes
conditions en total respect des règles de l'air et de la circulation aérienne
générale. Pour le vol à vue, la carte en vigueur est la 1/500 000ème. Pour
une navigation à l'aide des balises de radionavigation mais menée selon les
règles VFR, la carte est la 1/1 000 000ème RN à vue. Pour les vols IFR les
pilotes utilisent des cartes 1/2 000 000ème IFR. Les renseignements portés
sur ces cartes sont très différents dans les trois cas.
