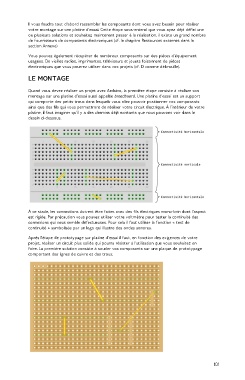

Il vous faudra tout d'abord rassembler les composants dont vous avez besoin pour réaliser
votre montage sur une platine d'essai. Cette étape sous-entend que vous ayez déjà défini une
ou plusieurs solutions et souhaitez maintenant passer à la réalisation. il existe un grand nombre
de fournisseurs de composants électroniques (cf. le chapitre Ressources externes dans la
section Annexe)

Vous pouvez également récupérer de nombreux composants sur des pièces d'équipement
usagées. De vieilles radios, imprimantes, téléviseurs et jouets foisonnent de pièces
électroniques que vous pourrez utiliser dans vos projets (cf. D comme débrouille).
LE MONTAGE

Quand vous devez réaliser un projet avec Arduino, la première étape consiste à réaliser son
montage sur une platine d'essai aussi appelée breadboard. Une platine d'essai est un support
qui comporte des petits trous dans lesquels vous allez pouvoir positionner vos composants
ainsi que des fils qui vous permettront de réaliser votre circuit électrique. À l’intérieur de votre
platine, il faut imaginer qu'il y a des chemins déjà existants que nous pouvons voir dans le
dessin ci-dessous.

À ce stade, les connections doivent être faites avec des fils électriques mono-brin dont l'aspect
est rigide. Par précaution vous pouvez utiliser votre voltmètre pour tester la continuité des
connexions qui vous semble défectueuses. Pour cela il faut utiliser la fonction « test de
continuité » symbolisée par un logo qui illustre des ondes sonores.
Après l’étape de prototypage sur platine d'essai il faut, en fonction des exigences de votre
projet, réaliser un circuit plus solide qui pourra résister à l'utilisation que vous souhaitez en
faire. La première solution consiste à souder vos composants sur une plaque de prototypage
comportant des lignes de cuivre et des trous.
