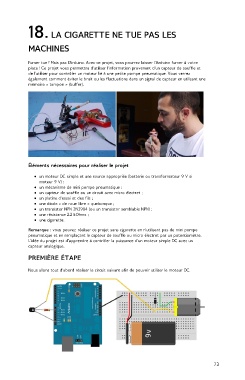

18. LA CIGARETTE NE TUE PAS LES

MACHINES

Fumer tue ! Mais pas l'Arduino. Avec ce projet, vous pourrez laisser l'Arduino fumer à votre
place ! Ce projet vous permettra d'utiliser l'information provenant d'un capteur de souffle et
de l'utiliser pour contrôler un moteur lié à une petite pompe pneumatique. Vous verrez
également comment éviter le bruit ou les fluctuations dans un signal de capteur en utilisant une
mémoire « tampon » (buffer).

Éléments nécessaires pour réaliser le projet

un moteur DC simple et une source appropriée (batterie ou transformateur 9 V si
moteur 9 V) ;
un mécanisme de mini pompe pneumatique ;
un capteur de souffle ou un circuit avec micro électret ;
un platine d'essai et des fils ;
une diode « de roue libre » quelconque ;
un transistor NPN 2N3904 (ou un transistor semblable NPN) ;
une résistance 2.2 kOhms ;
une cigarette.
Remarque : vous pouvez réaliser ce projet sans cigarette en n'utilisant pas de mini pompe
pneumatique et en remplaçant le capteur de souffle ou micro électret par un potentiomètre.
L'idée du projet est d'apprendre à contrôler la puissance d'un moteur simple DC avec un
capteur analogique.

PREMIÈRE ÉTAPE

Nous allons tout d'abord réaliser le circuit suivant afin de pouvoir utiliser le moteur DC.

73
