เอกสารประกอบการเรียนวิชาไมโครคอนโทรลเลอร์เบื้องต้น 41

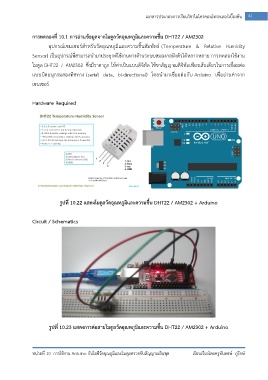

การทดลองที่ 10.1 การอ่านข้อมูลจากโมดูลวัดอุณหภูมิและความชื้น DHT22 / AM2302
อุปกรณ์เซนเซอร์ส าหรับวัดอุณหภูมิและความชื้นสัมพัทธ์ (Temperature & Relative Humidity
Sensor) เป็นอุปกรณ์ที่สามารถน ามาประยุกต์ใช้งานทางด้านระบบสมองกลฝังตัวได้หลากหลาย การทดลองใช้งาน
โมดูล DHT22 / AM2302 ซึ่งมีราคาถูก ให้ค่าเป็นแบบดิจิทัล ใช้ขาสัญญาณดิจิทัลเพียงเส้นเดียวในการเชื่อมต่อ
แบบบิตอนุกรมสองทิศทาง (serial data, bi-directional) โดยน ามาเชื่อมต่อกับ Arduino เพื่ออ่านค่าจาก
เซนเซอร์
Hardware Required
รูปที่ 10.22 แสดงโมดูลวัดอุณหภูมิและความชื้น DHT22 / AM2302 + Arduino
Circuit / Schematics
รูปที่ 10.23 แสดงการต่อสายโมดูลวัดอุณหภูมิและความชื้น DHT22 / AM2302 + Arduino
หน่วยที่ 10 การใช้งาน Arduino กับไอซีวัดอุณภูมิและโมดูลตรวจจับสัญญาณอินพุต เรียบเรียงโดยครูทันพงษ์ ภู่รักษ์
