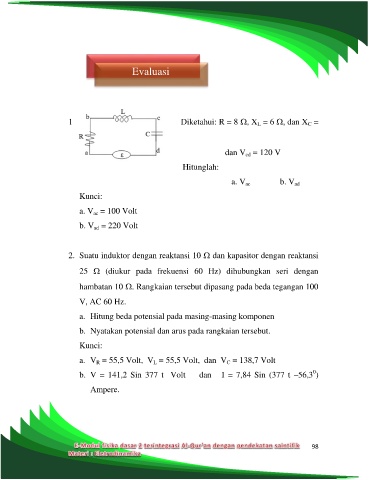

Evaluasi

1. Diketahui: R = 8 , X = 6 , dan X =
C
L
12 

dan V = 120 V
cd

Hitunglah:
a. V b. V
ac
ad
Kunci:
a. V = 100 Volt
ac

b. V = 220 Volt
ad

2. Suatu induktor dengan reaktansi 10  dan kapasitor dengan reaktansi

25  (diukur pada frekuensi 60 Hz) dihubungkan seri dengan

hambatan 10 . Rangkaian tersebut dipasang pada beda tegangan 100

V, AC 60 Hz.

a. Hitung beda potensial pada masing-masing komponen

b. Nyatakan potensial dan arus pada rangkaian tersebut.

Kunci:

a. V = 55,5 Volt, V = 55,5 Volt, dan V = 138,7 Volt
C
L
R
0
b. V = 141,2 Sin 377 t Volt dan I = 7,84 Sin (377 t –56,3 )
Ampere.
