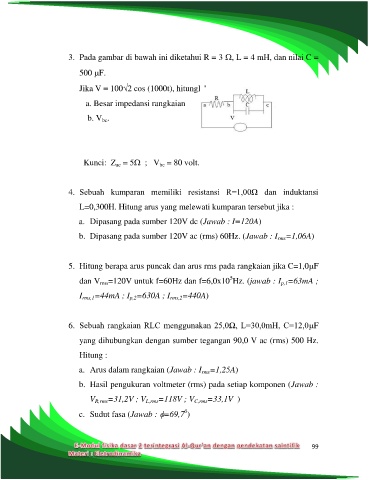

3. Pada gambar di bawah ini diketahui R = 3 , L = 4 mH, dan nilai C =

500 F.

Jika V = 1002 cos (1000t), hitunglah:

a. Besar impedansi rangkaian

b. V .
bc

Kunci: Z = 5 ; V = 80 volt.
bc
ac

4. Sebuah kumparan memiliki resistansi R=1,00Ω dan induktansi

L=0,300H. Hitung arus yang melewati kumparan tersebut jika :

a. Dipasang pada sumber 120V dc (Jawab : I=120A)

b. Dipasang pada sumber 120V ac (rms) 60Hz. (Jawab : I =1,06A)
rms

5. Hitung berapa arus puncak dan arus rms pada rangkaian jika C=1,0F

5
dan V =120V untuk f=60Hz dan f=6,0x10 Hz. (jawab : I =63mA ;
p,1
rms
I rms,1 =44mA ; I =630A ; I rms,2 =440A)
p,2

6. Sebuah rangkaian RLC menggunakan 25,0Ω, L=30,0mH, C=12,0F

yang dihubungkan dengan sumber tegangan 90,0 V ac (rms) 500 Hz.

Hitung :

a. Arus dalam rangkaian (Jawab : I =1,25A)
rms
b. Hasil pengukuran voltmeter (rms) pada setiap komponen (Jawab :

V R,rms =31,2V ; V L,rms =118V ; V C,rms =33,1V )

0
c. Sudut fasa (Jawab : =69,7 )
