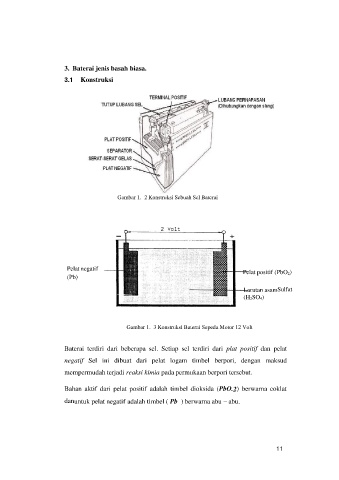

3. Baterai jenis basah biasa.
3.1 Konstruksi
Gambar 1. 2 Konstruksi Sebuah Sel Baterai
Pelat negatif Pelat positif (PbO2)
(Pb)
Larutan asam Sulfat
(H2SO4)
Gambar 1. 3 Konstruksi Baterai Sepeda Motor 12 Volt
Baterai terdiri dari beberapa sel. Setiap sel terdiri dari plat positif dan pelat
negatif Sel ini dibuat dari pelat logam timbel berpori, dengan maksud
mempermudah terjadi reaksi kimia pada permukaan berpori tersebut.
Bahan aktif dari pelat positif adalah timbel dioksida (PbO.2) berwarna coklat
dan untuk pelat negatif adalah timbel ( Pb ) berwarna abu – abu.
