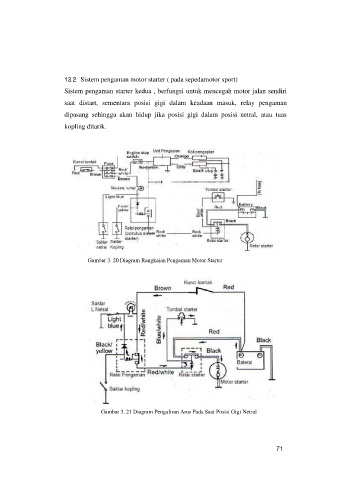

13.2 Sistem pengaman motor starter ( pada sepedamotor sport)
Sistem pengaman starter kedua , berfungsi untuk mencegah motor jalan sendiri
saat distart, sementara posisi gigi dalam keadaan masuk, relay pengaman
dipasang sehingga akan hidup jika posisi gigi dalam posisi netral, atau tuas
kopling ditarik.
Gambar 3. 20 Diagram Rangkaian Pengaman Motor Starter
Gambar 3. 21 Diagram Pengaliran Arus Pada Saat Posisi Gigi Netral
71
