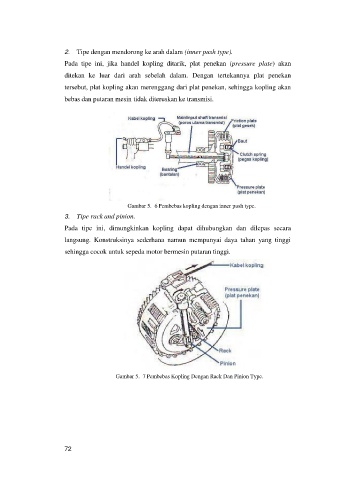

2. Tipe dengan mendorong ke arah dalam (inner push type).
Pada tipe ini, jika handel kopling ditarik, plat penekan (pressure plate) akan
ditekan ke luar dari arah sebelah dalam. Dengan tertekannya plat penekan
tersebut, plat kopling akan merenggang dari plat penekan, sehingga kopling akan
bebas dan putaran mesin tidak diteruskan ke transmisi.
Gambar 5. 6 Pembebas kopling dengan inner push type.
3. Tipe rack and pinion.
Pada tipe ini, dimungkinkan kopling dapat dihubungkan dan dilepas secara
langsung. Konstruksinya sederhana namun mempunyai daya tahan yang tinggi
sehingga cocok untuk sepeda motor bermesin putaran tinggi.
Gambar 5. 7 Pembebas Kopling Dengan Rack Dan Pinion Type.
72
