2. SISTEM PENGALIRAN BAHAN BAKAR
Sistem pengaliran bahan bakar dilakukan dengan tekanan tinggi untuk mentransfer bahan
bakar mulai dari tangki sampai dengan injektor.
a. Bagian-bagian sistem aliran bahan bakar
Secara prinsip pengaliran bahan bakar pada semua sistem injeksi bensin adalah sama,
bahkan sebagian dari komponen tertentu dapat dipakai pada sistem injeksi yang berbeda
terutama jika merek dan kapasitas engine (cc) dari kendaraan tersebut sama.
Contoh skema system bahan bakar.

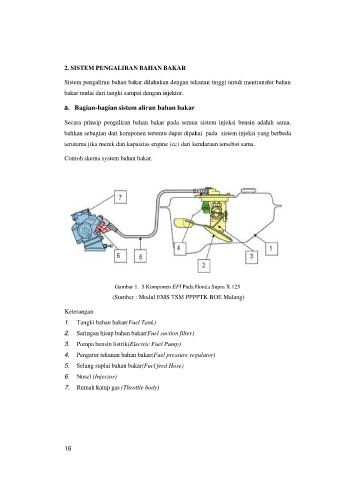

Gambar 1. 5 Komponen EFI Pada Honda Supra X 125
(Sumber : Modul EMS TSM PPPPTK BOE Malang)
Keterangan
1. Tangki bahan bakar(Fuel Tank)
2. Saringan hisap bahan bakar(Fuel suction filter)
3. Pompa bensin listrik(Electric Fuel Pump)
4. Pengatur tekanan bahan bakar(Fuel pressure regulator)
5. Selang suplai bahan bakar(Fuel feed Hose)
6. Nosel (Injector)
7. Rumah katup gas (Throttle body)
