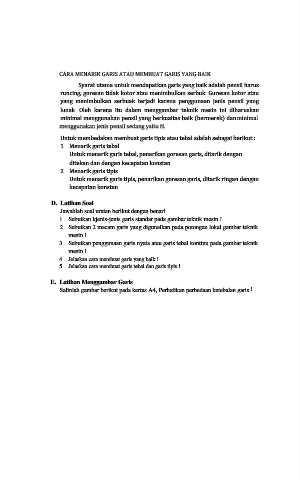

CARA MENARIK GARIS ATAU MEMBUAT GARIS YANG BAIK

Syarat utama untuk mendapatkan garis yang baik adalah pensil harus
runcing, goresan tidak kotor atau menimbulkan serbuk. Guresan kotor atau
yang menimbulkan serbuak terjadi karena penggunaan jenis pensil yang
lunak. Oleh karena itu dalam menggambar teknik mesin ini diharuskan
minimal menggunakan pensil yang berkuaitas baik (bermerek) dan minimal
menggunakan jenis pensil sedang yaitu H.

Untuk membedakan membuat garis tipis atau tebal adalah sebagai berikut :
1. Menarik garis tebal
Untuk menarik garis tebal, penarikan goresan garis, ditarik dengan
ditekan dan dengan kecepatan konstan.
2. Menarik garis tipis
Untuk menarik garis tipis, penarikan goresan garis, ditarik ringan dengan
kecepatan konstan.

D. Latihan Soal
Jawablah soal uraian berikut dengan benar!
1. Sebutkan kjenis-jenis garis standar pada gambar teknik mesin !
2. Sebutkan 2 macam garis yang digunalkan pada potongan lokal gambar teknik
mesin !
3. Sebutkan penggunaan garis nyata atau garis tebal kontinu pada gambar teknik
mesin !
4. Jelaskan cara membuat garis yang baik !
5. Jelaskan cara membuat garis tebal dan garis tipis !

E. Latihan Menggambar Garis
Salinlah gambar berikut pada kertas A4, Perhatikan perbedaan ketebalan garis !
