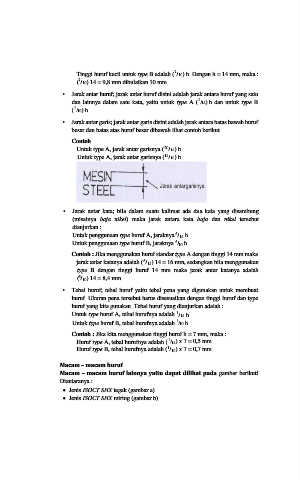

Page 34 - Gambar Teknik Mesin

7
Tinggi huruf kecil untuk type B adalah ( /10).h. Dengan h = 14 mm, maka :
7
( /10).14 = 9,8 mm dibulatkan 10 mm.

• Jarak antar huruf; jarak antar huruf disini adalah jarak antara huruf yang satu
2
dan lainnya dalam satu kata, yaitu untuk type A ( /14).h dan untuk type B
2
( /10).h.
• Jarak antar garis; jarak antar garis disini adalah jarak antara batas bawah huruf
besar dan batas atas huruf besar dibawah lihat contoh berikut
Contoh
20
Untuk type A, jarak antar garisnya ( /14).h.
14
Untuk type A, jarak antar garisnya ( /10).h.

• Jarak antar kata; bila dalam suatu kalimat ada dua kata yang disambung
(misalnya baja nikel) maka jarak antara kata baja dan nikel tersebut
dianjurkan :
6
Untuk penggunaan type huruf A, jaraknya /14.h.
6
Untuk penggunaan type huruf B, jaraknya /10.h.
Contoh : Jika menggunakan huruf standar type A dengan tinggi 14 mm maka
6
jarak antar katanya adalah ( /14).14 = 16 mm, sedangkan bila menggunakan
type B dengan tinggi huruf 14 mm maka jarak antar katanya adalah
6
( /10).14 = 8,4 mm.
• Tebal huruf; tebal huruf yaitu tebal pena yang digunakan untuk membuat
huruf. Ukuran pena tersebut harus disesuaikan dengan tinggi huruf dan type
huruf yang kita gunakan. Tebal huruf yang dianjurkan adalah :
1
Untuk type huruf A, tebal hurufnya adalah /14.h.
1
Untuk type huruf B, tebal hurufnya adalah /10.h.
Contoh : Jika kita menggunakan tinggi huruf h = 7 mm, maka :
1
Huruf type A, tebal hurufnya adalah ( /14) x 7 = 0,5 mm.
1
Huruf type B, tebal hurufnya adalah ( /10) x 7 = 0,7 mm.

Macam – macam huruf
Macam – macam huruf lainnya yaitu dapat dilihat pada gambar berikut!
Diantaranya :
 Jenis ISOCT SHX tegak (gambar a)
 Jenis ISOCT SHX miring (gambar b).
