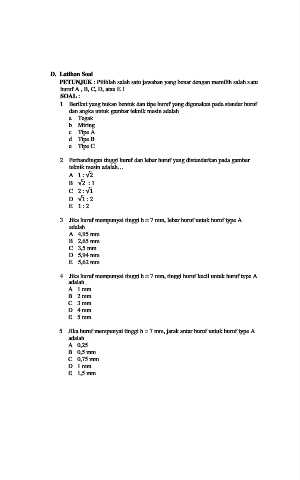

Page 37 - Gambar Teknik Mesin

D. Latihan Soal
PETUNJUK : Pilihlah salah satu jawaban yang benar dengan memilih salah satu
huruf A , B, C, D, atau E !
SOAL :
1. Berikut yang bukan bentuk dan tipe huruf yang digunakan pada standar huruf
dan angka untuk gambar teknik mesin adalah.....
a. Tegak
b. Miring
c. Tipe A
d. Tipe B
e. Tipe C

2. Perbandingan tinggi huruf dan lebar huruf yang distandarkan pada gambar
teknik mesin adalah…..
A. 1 : √2
B. √2 : 1
C. 2 : √1
D. √1 : 2
E. 1 : 2

3. Jika huruf mempunyai tinggi h = 7 mm, lebar huruf untuk huruf type A
adalah....
A. 4,95 mm
B. 2,65 mm
C. 3,5 mm
D. 5,94 mm
E. 5,62 mm

4. Jika huruf mempunyai tinggi h = 7 mm, tinggi huruf kecil untuk huruf type A
adalah....
A. 1 mm
B. 2 mm
C. 3 mm
D. 4 mm
E. 5 mm

5. Jika huruf mempunyai tinggi h = 7 mm, jarak antar huruf untuk huruf type A
adalah....
A. 0,25
B. 0,5 mm
C. 0,75 mm
D. 1 mm
E. 1,5 mm
